或非门电路huofeimen dianlu
将 一级或门电路和一级非门电路连接起来构成的电路。简称或非门。它是具有多端输入和单端输出的门电路。当任 一输入端（或多端）为高电平1时，输出就是低电平0；只有当所有输入端都是低电平0时，输出才是高电平1。其逻辑关系的数学表达式为：Y=

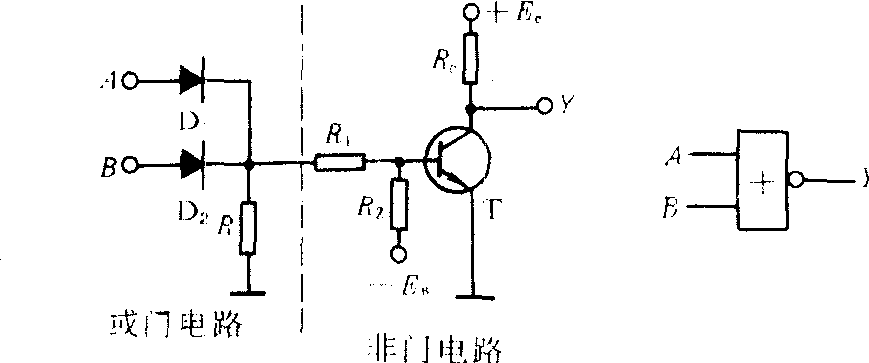

。下图是或非门的简单电路及其符号。下表列出了或非门的真值。
| A | B | Y |
| 0 0 1 1 | 0 1 0 1 | 1 0 0 0 |
| 词条 | 或非门电路 | ||||||
| 类别 | 中文百科知识 | ||||||
| 释义 | 或非门电路huofeimen dianlu将 一级或门电路和一级非门电路连接起来构成的电路。简称或非门。它是具有多端输入和单端输出的门电路。当任 一输入端（或多端）为高电平1时，输出就是低电平0；只有当所有输入端都是低电平0时，输出才是高电平1。其逻辑关系的数学表达式为：Y=
|
||||||
