抽水蓄能水电站pumpedstorage plant

利用抽水蓄能方式承担电力系统尖峰负荷及事故备用的专门水电站。建筑物有上水库、下水库、压力管道、厂房、上进出口和下进出口等。在电力系统低负荷时利用可供电能，从下水库抽水到上水库蓄能，尖峰负荷时将上水库中的水放出发电，承担系统尖峰负荷。除有调峰作用外，还可改善火电站和核电站的运行条件，发挥填谷效益，并可作为电力系统的事故备用和以同步调相机方式运行等，获得动态效益。按是否利用天然径流分为两大类：
❶纯抽水蓄能电站，不利用天然径流；
❷混合式抽水蓄能电站，利用天然径流。抽水蓄能机组有三种型式：
❶三机式，即水轮机、水泵和可逆式电机(电动—发电机)，三者安装在同一轴上；
❷二机式，即可逆式水机(水泵—水轮机)和可逆式电机两者所组成。

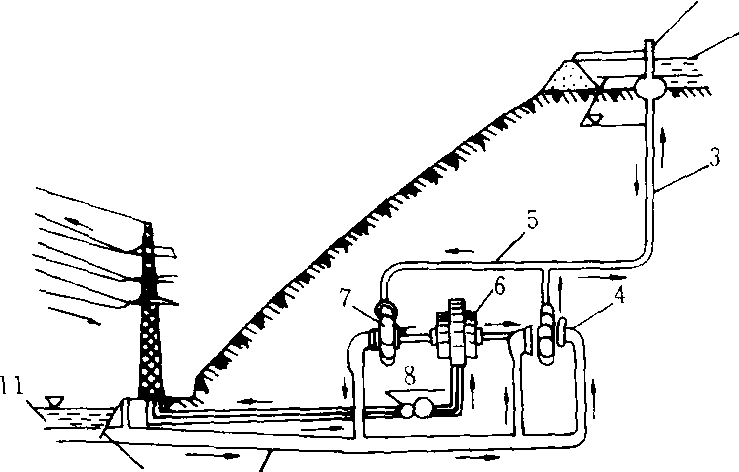

抽水蓄能电站

1.上进出口 2.上水库 3.压力管道 4.水泵 5.分岔管道 6.电动—发电机 7.水轮机 8.变压器 9.压力管道 10. 下进出口 11. 下水库
