担架式喷粉机stretcher-mounted duster

两人抬着作业和转移的机动喷粉机。主要用于山区森林病虫害防治。它具有转移方便，射程较高较远，整机重量较轻的特点。中国在1964年研制成担架式喷粉机，用于橡胶树白粉病防治。东南亚种植橡胶的国家也采用类似的机型。
担架式喷粉机主要由动力机、风机、粉箱、搅拌输粉装置、喷粉管、喷粉头及机架等组成（图）。配套动力机一般为二冲程汽油机，并用铝或铝镁合金等轻金属制造风机壳和叶轮。提高风机叶轮转速或增大叶轮直径可以增加粉流动能。若采用低转速大直径风机叶轮，常将动力机固定在风机壳上，叶轮轴直接与动力机输出轴连接；若采用高转速小直径叶轮，则动力机一般固定在机架上。为避免因动力机和风机的振动而影响作业质量，机架上常设有减振装置。除风机的性能和参数外，搅拌输粉装置的性能也影响喷粉的均匀性。输粉装置可分两种，一种是药粉由输粉机构输出，通过风机叶轮和风机壳流道喷出。输粉盘由动力机的输出轴，经减速箱减速后带动旋转，输粉量随风机叶轮转速的变化而变化，所以喷粉量容易控制，喷撒亦较为均匀。由于粉剂通过风机叶轮和风机壳流道，因此风机壳和叶轮所用材料应具备一定的耐腐蚀和耐磨性能。另一种是药粉不经风机叶轮只通过喷粉管喷出。这种装置一般采用气流输粉，喷粉量不易准确控制。
担架式喷粉机粉箱容量一般为30～40升；配套动力为3～3.7千瓦；风机出口风速为65～80米/秒，出口风量为15～24米³/分；水平射程为30米，射高为17米；喷头大多为圆筒收缩型。

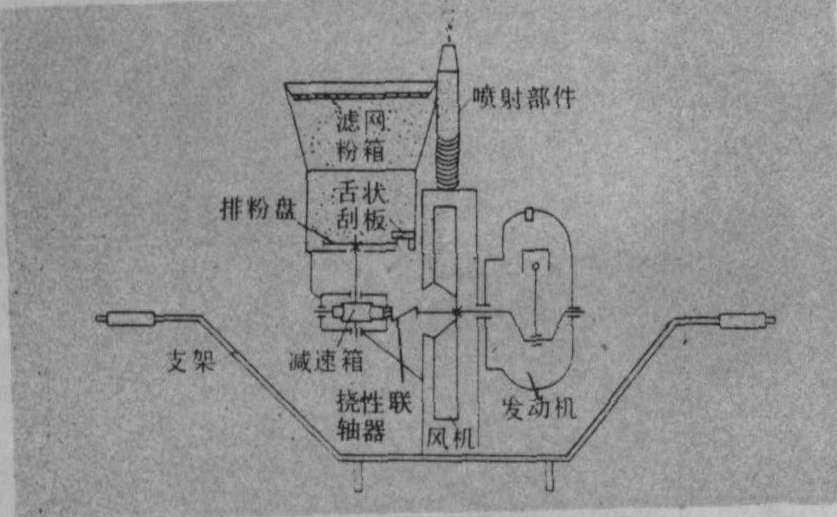

担架式喷粉机原理图

担架式喷粉机stretcher mounted duster

一种将喷粉机及其动力装在同 一机架上的动力喷粉机。可用两人抬着进行作业，适用于林区及山区。工作原理见“喷粉机械”。
