排列图法Pareto diagram

又称主次因素分析图法。用来找出影响产品质量主要因素的一种图解方法。由意大利经济统计学家巴累托(V.Pareto)在20世纪初首先提出；后来美国的质量管理学家朱兰(J. M. Juran)将该图应用于质量管理工作。把影响产品质量的因素或项目按其对质量影响程度的大小，从左到右顺序排列，画在坐标图上形成主次因素排列图。图中左边的纵坐标表示频数(件数、金额等)、右边的纵坐标表示频率（用百分比表示）。横坐标表示影响质量的各个因素，直方形的高度表示某个因素影响的大小，曲线表示各影响因素大小的累计百分数（称巴累托曲线）。通常把累计百分数分为3类：0%～80%为A类，是主要因素；累计百分数在80%～90%的为B类，是次要因素；累计百分数在90%～100%的为C类，是一般因素。在排列图上主次因素分明，抓住主要因素，就抓住了解决产品质量问题的主要矛盾。

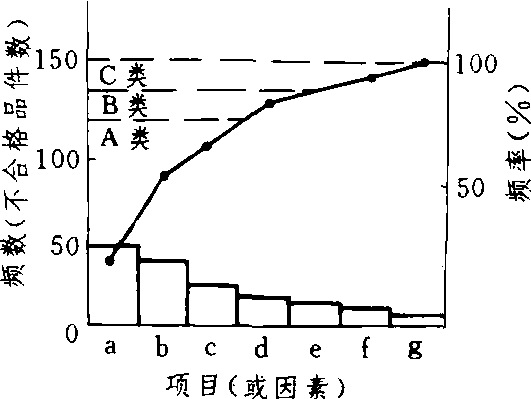

主次因素分析图解
