搂草机hay rake

将割后散铺在地面的牧草搂集成草条的机械。搂草的技术要求：在牧草含水分40～45%时适时搂集；搂集损失少；搂成的草条蓬松以利于干燥；草条中夹杂物少；草条均匀，利于后续作业。
搂草机有横向搂草和侧向搂草两种类型，分别搂成与机器前进方向垂直和平行的草条。横向搂草机搂成的草条较密实，不均匀，夹杂物较多；搂草损失较大；各行程搂成的相应草条很难对成一直线，不利于后续的捡拾作业；作业速度较低，一般为4～5千米/小时，但它搂成草条的大小可人为控制，所以适用于低产天然草场。侧向搂草机搂成的草条较蓬松而均匀；与后续作业机具配套性好，作业速度高，可达10千米/小时以上，但搂成草条的大小和产草量及搂幅有关，因此它适用于高产草场。欧美各国的牧草收获都是在高产草场进行的，所以横向搂草机已基本由侧向搂草机所取代。
横向搂草机 其主要部分有搂草器、升降机构和机架等。搂草器由横向排列的许多弧形弹齿组成，相邻弹齿间距一般为70～90毫米。搂草器向前移动时，牧草沿弹齿构成的弧形面上升后滚落，形成草条。当弧形面前部堆满牧草时，可利用升降机构将搂草器升起，在除草杆的协助下，牧草被倾倒于地面上，形成一个和搂幅等长的横置草条，然后，搂草器又自动落下，继续搂草。横向搂草机搂集草条的质量与弹齿形状密切相关。所采用的弹齿有标准型和螺旋线型两种，标准型弹齿形状简单，但搂草质量不如螺旋线弹齿。
侧向搂草机 根据工作部件的不同，可分为滚筒式、指盘式和水平旋转式三种。
滚筒式侧向搂草机 主要工作部件是绕水平轴旋转的滚筒。滚筒有直角和斜角之分，直角滚筒式的滚筒角（滚筒端面与齿杆间夹角）等于90°；斜角滚筒式的滚筒角小于90°。滚筒上一般有3～5根齿杆，每根齿杆上装有一定数量的搂齿。齿杆铰结于相互平行的两端滚筒端面上，构成平行四杆机构，从而使搂齿在滚筒回转过程中保持不变的方向而避免挂草。搂草时，齿杆在随机具前进的同时绕水平轴旋转，在机器侧后方形成和前进方向一致的连续草条。一般滚筒式搂草机的传动机构有搂草和翻草两个调整位置，翻草时，滚筒转速较高并进行反向旋转。滚筒式侧向搂草机进行搂草时，牧草将沿着与机器前进方向呈一夹角的倾斜方向被拨动，此夹角愈大，牧草在被搂集过程中的移动距离愈小，牧草受搂齿的拨动次数也愈少，同时滚筒前堆积的牧草量也愈少。这些都有利于减少搂草的损失。斜角滚筒与直角滚筒相比能更好地满足这一要求，所以斜角滚筒式侧向搂草机应用日益广泛并已取代了直角滚筒式。
指盘式侧向搂草机 由若干空套在机架上的指盘组成(图1)。无传动装置，机具前进时，靠地面对指盘边缘的切向摩擦力，带动指盘绕其轴旋转，由指盘的弹齿拨动牧草，完成搂草作业。由于搂草时指盘的齿与地面接触，并有一定的压力。所以，工作时漏搂较少，但草条中夹杂物（如泥块等）较多。为改善指盘对地面的仿形性能，每个指盘的曲轴上都装有拉伸弹簧，使其能单独仿形。

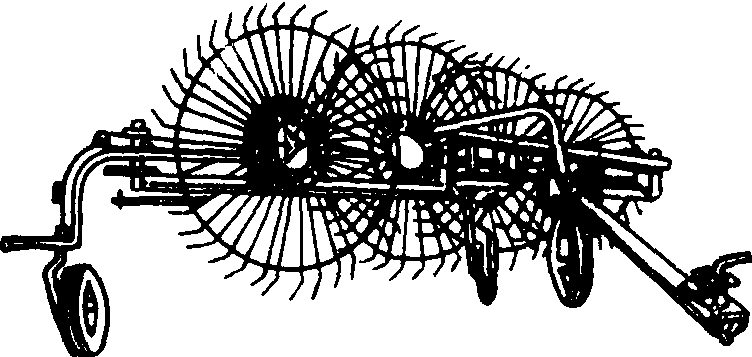

图1 指盘式侧向搂草机

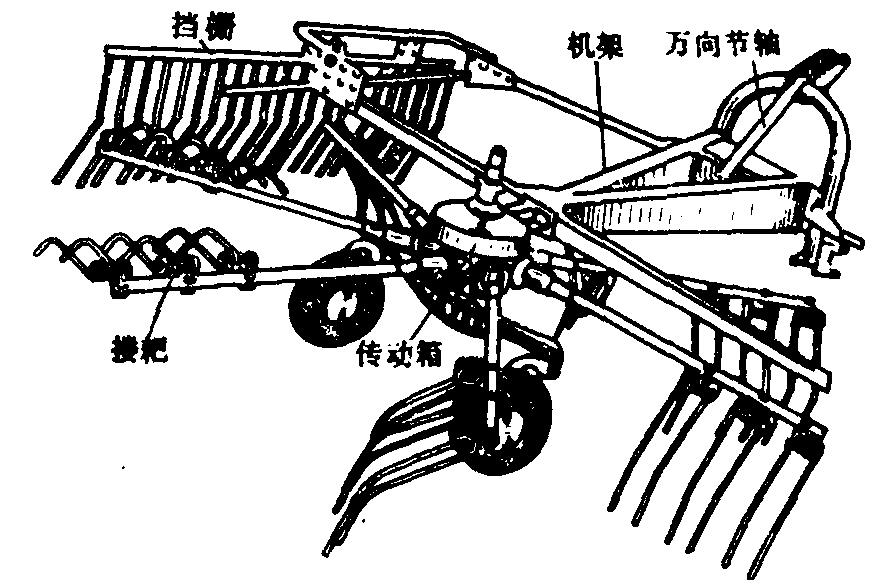

图2 水平旋转式侧向搂草机

搂草机hay rakin g machinery

将割后牧草搂成草条的机械。搂草有横向和侧向之分，后者又有滚筒式和指盘式两种结构型式。横向搂草机集成的草条与机器前进方向垂直，其工作部件——弹齿排成一列，在工作中定时起落，将搂集在弹齿前的牧草铺放成条。侧向搂草机由带弹齿的滚筒或带指杆的多个圆盘，在回转的过程中将牧草搂集成与机器前进方向平行的草条，并可用以翻晒牧草，通用性较好。

搂草机

将割后牧草搂集成草条的机械。分横向搂草和侧向搂草2种类型。横向搂草机作业速度一般为4～5 km/h。侧向搂草机又分为滚筒式和指盘式2种，作业速度约为10 km/s。搂草时牧草的适宜含水量为40%～50%。
