方捆捡拾压捆机square baler

将牧草捡拾起来并压成方捆的机械。由捡拾器、输送喂入器、压缩室、密度调节器以及打捆、压草机构等组成。有牵引式和自走式两种。前者由拖拉机动力输出轴带动压捆机工作；后者装有发动机，分别带动行走装置及压捆机工作。工作时，捡拾器弹齿拾起牧草，由输送喂入器将牧草送入压捆室，被往复运动的活塞（压捆机构）将牧草压缩成长方形。草捆压缩到预定长度后，打捆机构开始工作，将牧草打成捆。草捆密度可用密度调节器调节。捆好的牧草被后继牧草推至压缩室出口处，经放捆板自动落至地面。

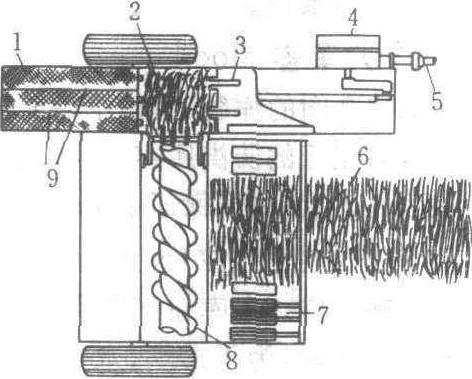

捡拾压捆机工作示意图

1. 已捆扎的草捆 2.拔齿式喂入器 3.压缩活塞 4. 飞轮 5. 主传动轴 6.草条 7.捡拾器 8. 螺旋输送器 9. 捆绳
