格兰-汤普森棱镜gelan—tangpusen lengjing

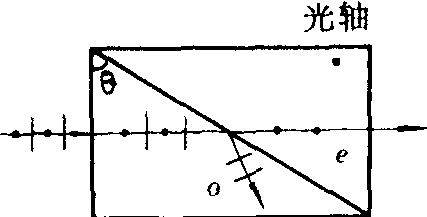

用双折射晶体制成的一种线偏振器。用二块方解石（或石英）的直角棱镜，沿着斜面用加拿大树胶(折射率为1.550)粘合而制成。两块棱镜的光轴方向均与棱镜表面平行，而且与纸面垂直（如图）。光垂直于棱镜表面入射，在第一块棱镜中，折射光无偏折地沿入射光方向传播，但o光和e光的光速不同，相应的折射率分别为no=1.6584和ne=1.4864。光到达晶体与加拿大树胶的界面时，入射角等于棱镜的顶角θ，只要θ大于临界角69°,o光就在界面发生全反射，并被棱镜侧面的黑色涂层所吸收。e光从棱镜透射，为一束线偏振光，其光振动方向垂直于纸面，传播方向与入射光在同一直线上。与尼科耳棱镜相比，它便于使用，而且入射光束的孔径角也大。其缺点在于用加拿大树胶粘合，加拿大树胶强烈吸收紫外光，因而这种棱镜不能用于紫外光区；同时，加拿大树胶易被大功率激光束所破坏，其入射光束的最大功率密度为1瓦/厘米²。

光轴

要使棱镜能在紫外光区使用，可用甘油或矿物油粘合。也可不粘合，即两棱镜之间为空气层，这就是格兰—傅科棱镜。要让o光在棱镜和空气的界面仍发生全反射，而e光不全反射，棱镜的顶角应满足(1/ne)>sinθ>(1/no)，对方解石，即42°>θ>37°。使用这种棱镜时，入射光束的最大功率密度可达100瓦/厘米²，但是这种棱镜中的两个直角棱镜的定位较为困难，而且入射光束的孔径角也较小。
