正棱锥的直观图画法zhenglengzhui de zhiguantu huafa

步骤是：❶画轴；
❷画底面；
❸画顶点；
❹成图.
例 按1∶10的比例尺，画底面边长为10cm，高为20cm的正五棱锥的在直观图.

图1

图2

图3

画法 ❶画轴 画OX,OY,OZ轴；

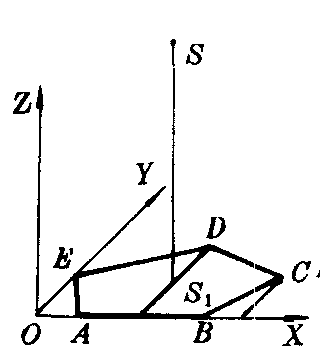

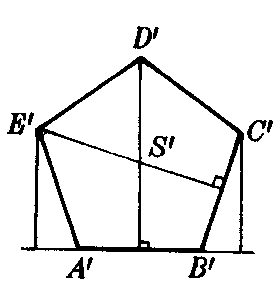

❷画底面 画正五多边形A′B′C′D′E′，使它的边长为1.0cm，并作出它的中心S′(图1)，在平面XOY中画出它的水平位置图形ABCDE及S′对应的点S₁(图2);
❸画顶点 过S₁作OZ轴的平行线段S₁S，使S₁S=2.0cm;

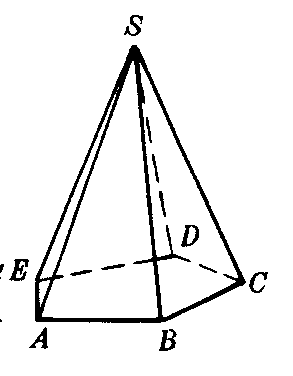

❹成图连结SA,SB,SC,SD,SE，加以整理，即可得到正五棱锥的直观图(图3).
