水轮机安装高程installation elevation of hydraulicturbine

按一定要求确定的水轮机安装位置的海拔高度。对于反击式水轮机，是按防止汽蚀要求确定。其安装高程主要与汽蚀系数和尾水位有关。汽蚀系数随水轮机工况、水温等变化，尾水位受到很多因素影响，故确定安装高程时，要考虑运行工况、当地气温、海拔高程和影响尾水位变化等各种因素，必要时经过方案比较、论证选定。对于立轴反击式水轮机，指导叶中心线的海拔高度；对卧轴反击式水轮机，指主轴中心线的海拔高度(图1)。水斗式水轮机的安装高程主要取决于转轮不允许在水中旋转，应略高于尾水位。按一般经验，卧轴水斗式水轮机轴线高出尾水位的距离应等于或大于转轮标称直径的1.5倍，即A≥1.5D₁；对立轴机组，A值可从经验曲线图上查得(图2)。

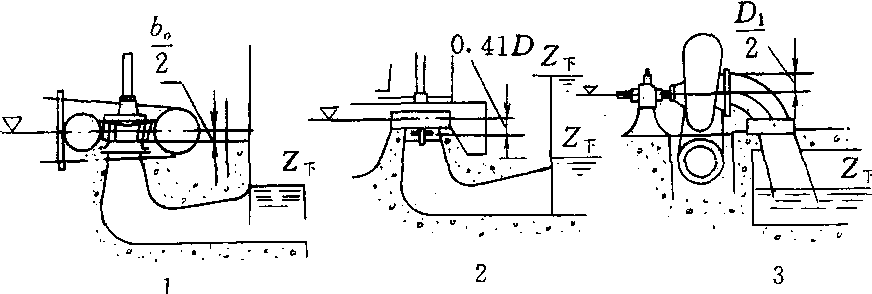

图1 反击式水轮机的安装高程

1.立轴混流式水轮机 2.立轴轴流式水轮机 3.卧轴反击式水轮机

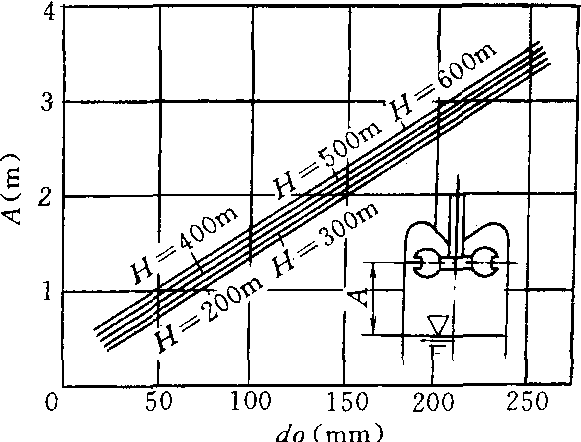

图2 立轴水斗式水轮机转轮中心线至尾水位距离A的经验曲线(d₀为射流直径)
