渥拉斯顿棱镜wolasidun lengjing

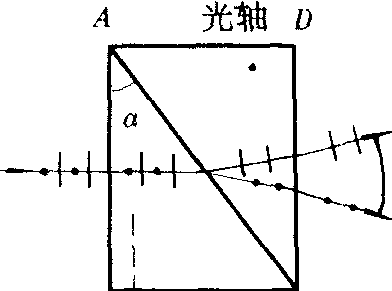

用双折射晶体制成的一种线偏振器。渥拉斯顿首先制成。它是由两块方解石（或石英）制成的直角三棱镜沿着斜面粘合起来而制成的。两块棱镜的光轴方向均与光入射的晶体表平面行，但互相垂直（如图）。光振动方向垂直于纸面的光，在第一个棱镜ABC中是o光，而在第二个棱镜ACD中则是e光，相应的折射率分别是no和ne；光振动平行于纸面的光，在两个棱镜中相应的折射率分别是ne和no。光垂直地射到AB面，两种光均无偏折地沿原方向在棱镜ABC中传播。到达两个棱镜的界面AC时，光振动垂直于纸面的光是从折射率为n_o的媒质射入ne的媒质，因方解石的n_o大于ne，其折射角大于入射角，故光线向下偏折；光振动平行于纸面的光，光线向上偏折。两种光经面DC折射后，两光线进一步分开。因此，从渥拉斯顿棱镜透射的是两束分得较开的线偏振光，它们的振动方向互相垂直。若棱镜的顶角为α，则两束光线的夹角为

r=2arcsin[(n^o-ne)tgα]

例如，α=45°时，两束偏振光光线的夹角为20°40'。若遮掉一束透射光，则渥拉斯顿棱镜可用作线偏振器。但它更多是用来比较光振动方向互相垂直的两束偏振光的强度。在激光外差通讯技术中可用来使信号与本征混合；在激光编码通讯中可用来分束，以便在两束光中分别检测各自的编码信号。

B光轴 C
