漏电电流动作保护器residual current operated protective devices

对有致命危险的人身触电事故进行安全保护的低压电气装置。也可用于防止电气火灾和保护电气设备。简称漏电保护器。
工作原理 漏电保护器包括有中间环节及主电路开关两部分，中间环节由漏电电流互感器、漏电脱扣机构组成，其工作原理如图所示。当被保护电路发生漏电故障或发生人身触电时，漏电电流互感器检测出漏电信号，经中间环节处理并与设定值相比较，当其达到预期值时，漏电脱扣机构动作，驱动主开关KC跳闸，切断电源，达到安全保护目的； 被保护电路无故障时，漏电保护器不动作，线路正常供电。

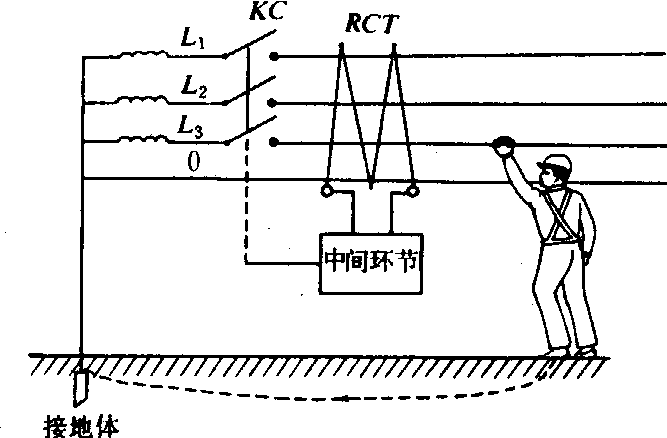

漏电保护器工作原理

额定漏电动作电流(I_△n)是漏电保护器必须动作的漏电电流值，额定漏电不动作电流(I_△n0)是漏电保护器必须不动作的漏电电流值，漏电保护器的实际漏电动作电流值应大于I_△n0，而不能超过I_△no为确保触电者的人身安全，中国GB 6829-86规定最大漏电分断时间(t_p)为： 0.2秒漏电电流I_△＝5_I△n;0.1秒I_△＝2I_△n; 0.04秒I_△＝5I_△n。
漏电保护器设有试验装置，用来检查漏电保护器脱扣功能。在线运行的漏电保护器每月至少应试验检查一次。
漏电保护器的选择与安装 应根据工作条件选择相应的型式、极（线）数、额定电压、额定电流。还应根据被保护对象选取合适的额定漏电动作电流。其原则是： 用于间接接触触电保护时，选用I_△n>30毫安的漏电保护器，并应与接地相配合。用于直接接触触电保护时，应选用I_△n≤30毫安的漏电保护器，并且只能用作补充保护措施。同时还应注意被保护电网的三相平衡漏电流，不能大于漏电保护器的实际动作电流，否则，漏电保护器将不能投入运行。
漏电保护器安装前应清查线路的现状，然后再根据说明书要求正确安装，正确接线。接线的原则是：凡被保护电路的工作相线（包括工作零线）都必须通过漏电电流互感器，否则会发生误动； 所有保护线（保护接零线和保护接地线）绝不能穿过漏电电流互感器，否则会发生拒动。
漏电保护器的使用与推广，对电网的改造、减少触电事故、提高安全用电水平具有较大的推进作用。
