热电偶温度计redianou wenduji

利用热电效应制成的一种测温仪器，又称温差电偶温度计，或简称热电偶。如图1所示热电极A和B是两条不同材料的金属丝，一端焊接在一起称为测量端，另一端称为参比端，与显示仪器相接，形成闭合回路。测量温度时，将测量端与待测系统接触，当测量端与参比端温度不同时，回路中产生热电动势，热电动势的大小由测量端与参比端的温度差决定，待测温度可以由显示仪表直接给出或由分度表中查出。
很多金属和合金都可以作热电极，两种不同的材料配对成热电偶。如铜—康铜（铜镍合金）热电偶，铁—康铜热电偶，镍铬—考铜（铜镍合金）热电偶，铂铑—铂热电偶。图2所示热电偶温度计有很多优点：结构简单，使用方便；测温范围广，可以测量—271～2800℃范围内的液体、气体、蒸汽以及固体表面的温度；性能稳定，精确度高，准确可靠；信号能远送和记录，可以集中控制；测量端小，可以测量“点”的温度；热容小，反应迅速。因此在工业上广泛使用，被称为温度测量的“常规武器”。

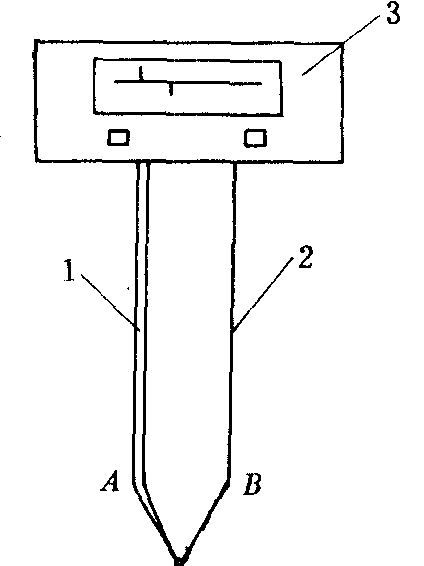

1—热电极A 2—热电极B 3—显示仪表
图1

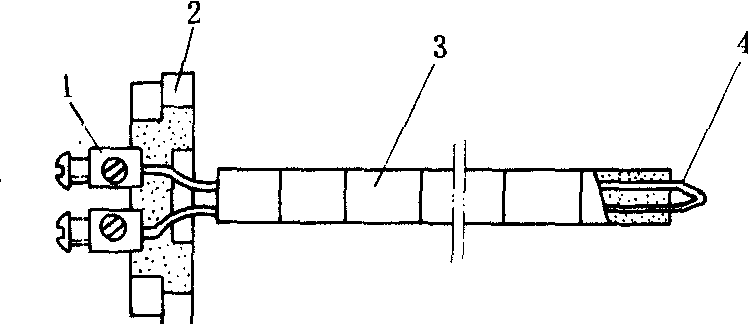

1—接线柱 2—接线座 3—绝缘瓷管 4—热电极
图2
