电流限制器current limiter
又称限流器。控制发电机最大输出电流，防止发电机过载的装置。是直流发电机调节器组成部分之一。由铁芯、电流线圈、触点、弹簧和附加电阻等组成。电流线圈串联在发电机电路上。当发电机负载过大，输出电流超过规定值时，电流线圈中通过的电流使铁芯产生的磁力增大，将触点打开。附加电阻接入激磁电路中，使发电机磁场强度减弱，电压下降，从而发电机电流也降低。流经电流线圈的电流减小，铁芯吸力减弱，弹簧的拉力使触点又闭合，附加电阻被短路，激磁电流增大，电压又回升，输出电流相应增大。当电流超过规定值时，触点又打开。触点时开时闭，将发电机输出电流限制在规定范围内。

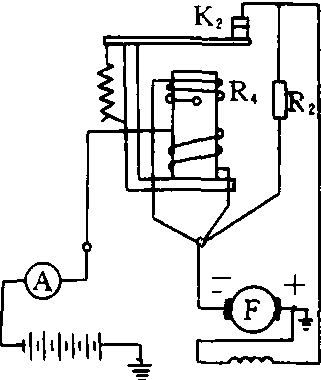

电流限制器示意图
R4—平衡电阻(1Ω)
R2—附加电阻(30Ω)
