相关图法correlation diagram

亦称散布图法。用直角坐标图来表示两个与质量相关的因素之间的相互关系以进行质量控制的方法。产品质量与影响质量的因素之间，或者两种质量特性之间、两种影响因素之间，常有一定的相互关系。将这有关的各对数据，用点子填列在直角坐标图上，就能分析判断它们之间有无相关关系以及相关的程度。运用这种关系，就能对产品或工序进行有效的控制。相关图的形式，一般可归纳为：正强相关，即X增大，Y也显著增大；正弱相关，即X增大，Y缓慢增大；负强相关，即X增大，Y显著变小；负弱相关，即X增大，Y缓慢变小；曲线相关，即X与Y之间不成直线关系；不相关，即X与Y之间没有相关关系。

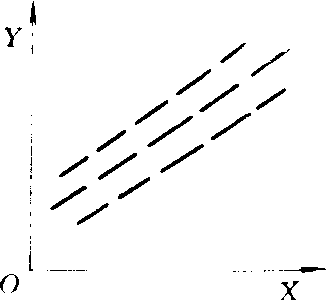

相关图
