相干光光纤通信系统coherent optical fiber communication system

在接收端用本振光源对所接收信号进行相干解调的光纤通信系统。常规光纤通信系统采用非相干的强度调制-直接检测工作方式，没有利用光载波的相位和频率信息，从而限制了其性能的进一步提高。相干光光纤通信系统构成如下图所示。发送端调制器用基带电信号对光载波激光器产生的相干光进行调制，输出载荷信息的相干光信号。在接收端，经由单模光纤传输的光信号经偏振控制器，输出具有稳定偏振态的相干光信号，在混频器内与本振激光器的相干光混合，然后经光电检测器形成差拍信号，再经放大解调等处理，恢复为原基带信号。若解调产生的差拍信号为中频信号，则称为“外差接收”；若差拍信号是基带信号，则称为“零差接收”。相干光通信灵敏度高、选择性好，因而可充分利用光纤的低损耗窗口，实现光频分复用和光波分复用。相干光光纤通信系统结构复杂，尤其对激光器的性能要求很高。

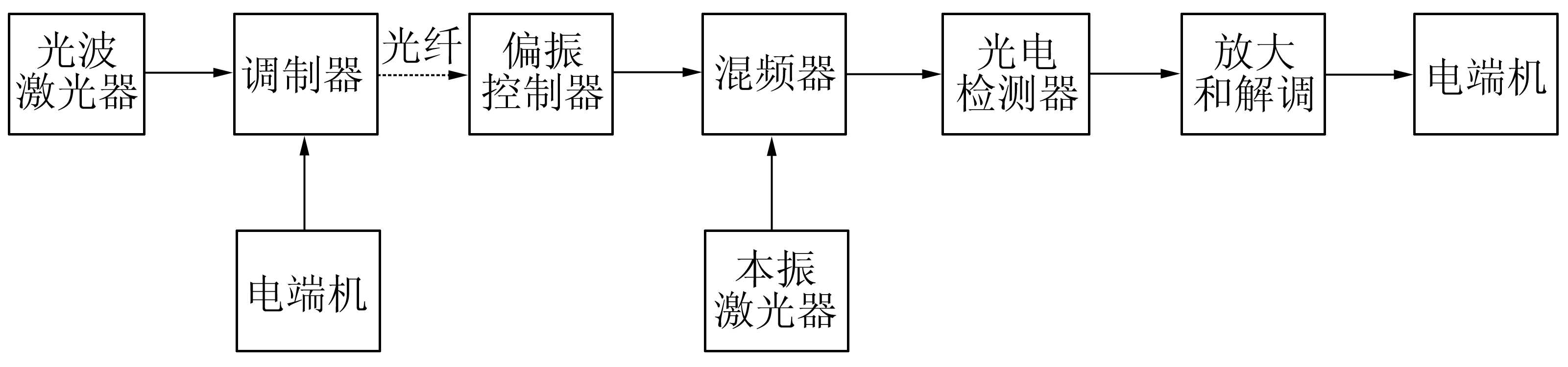

相干光光纤通信系统示意图
