立筒式烘干机column drier

又称喷动床式烘干机.机体为竖立圆筒形的谷物干燥机。主要由立式内外圆筒构成。中心圆筒为导粮管，内外筒之间的环带区为缓苏室和余热干燥区；外筒上下端用锥形管分别与排气管和热风管相连，上端还设一挡帽；另外还设有进料、排料、热风炉和余热回收等装置。工作时，热风由热风管以20～30 m/s的速度进入干燥室底部，使谷粒如喷泉状通过导粮管向上喷动，此时，谷粒与热风充分接触而加热和汽化水分。当谷粒上升到挡帽时被阻挡因自重向四周环带区下降，而废气则经排气管、余热回收管和废气出口排出。谷粒在缓慢下降过程中得到缓苏并被余热空气继续加热干燥；当下降到达底部时又被高速热气流重新向上喷动，如此循环直至达到干燥要求后，即将谷物由排料口排出。

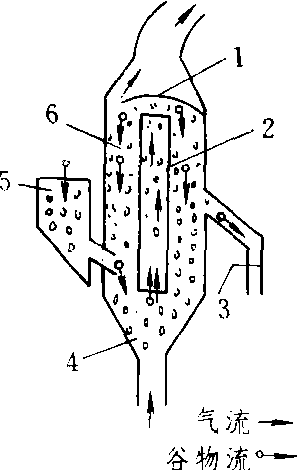

立筒式气流干燥室

1.挡板 2.导向管 3.卸料闸门 4.干燥室 5.进料斗 6.环带区
