背负式喷雾器knapsack sprayer

由操作者背负，用摇杆操作液泵的手动液力喷雾器。由手动活塞泵、喷射部件及药液箱组成。中国于1959年开始批量生产。至80年代已开始用塑料代替铁皮药液箱等部件，并有向全塑机型发展的趋势。使用方便灵活，能适用于多种场所喷洒药液。

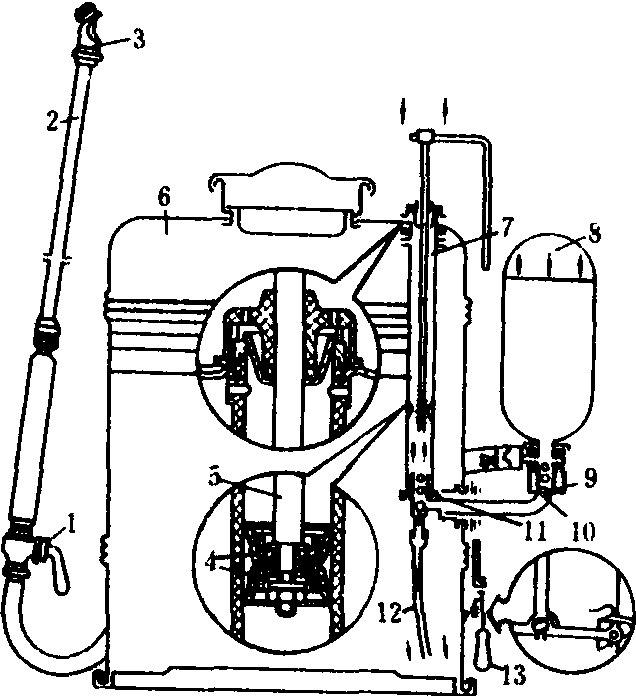

背负式喷雾器的结构如图。手动活塞泵部件，由活塞泵、空气室及摇杆等组成。手动活塞泵为直立式，工作压力为300～800千帕。药液箱容量一般为12～16升。使用一套喷射部件。所用喷雾软管长1.5米，手持喷杆长度不短于0.63米，喷头为切向进液式圆锥雾单头喷头，喷头片中心孔径为0.5、0.7、1.0、1.3或1.6毫米。作业时1人操作，用背带背起喷雾器，一手摇动摇杆，不断地将药液压入空气室，另一手持喷雾杆进行喷雾。每小时可喷洒0.513亩。为了提高喷射效率及对作业的适应性，可以将手持喷杆的形状及喷头做成“一”形喷杆，安装2～4个喷头；做成“T”形喷杆，安装2～3个喷头；做成“H”形喷杆，安装4个喷头。

背负式喷雾器

1.截流阀；2.手持喷杆；3.喷头；4.皮碗；5.塞杆；6.药液箱；7.唧筒；8.空气室；9.出水球阀；10.出水阀座；11.进水球阀；12.吸液管；13.摇杆
