菲涅耳透镜feinieer toujing

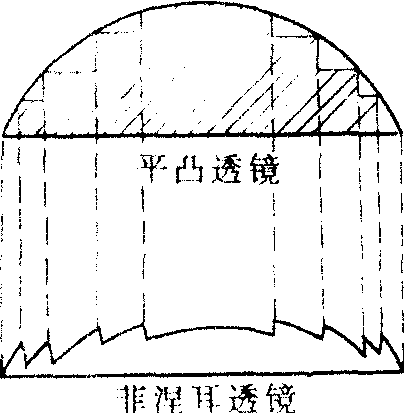

有阶梯式表面的、一种消除球差的大孔径聚光透镜。法国物理学家菲涅耳所发明，由此得名。又叫环带透镜。将平凸透镜的表面分割成许多同心环带，每一环带都可使物体成像，但是成像的位置略有不同。图中画有斜线的部分不起聚光作用，可以去掉，不会改变透镜的焦距。将剩余的环带进行适当的平移，使各部分的焦点恰好重合，就形成如图所示的透镜。因为表面像阶梯，又叫阶梯透镜。阶梯透镜可以减小球差，而且重力轻、加工简便，可以用玻璃、光学塑料等在模具中压制成型。它的相对孔径（直径与焦距之比）可达1:1或1:0.8。最早于1820年用于灯塔导航灯。有种环带宽度小于1毫米甚至小于0.1毫米的密纹阶梯镜，叫螺纹透镜，常用作书写投影仪的聚光镜、照相机的取景镜及电视放大镜，也可在各类照明灯具中做大孔径的聚光镜。
