触发器chufaqi

一种具有两种稳定状态、具有记忆功能的逻辑电路.它由基本逻辑门电路按照一定的联接方式组成，两个不同的稳定状态分别表示“0”和“1”两个二进制数码.在任一时间，它只处于一种稳定状态，在接收到触发脉冲时，可由一种状态“翻转”到另一种状态.由于触发器具有记忆功能，在电子计算机中，许多逻辑部件都用触发器来组成.例如，用它组成计数器、寄存器、存储器、移位器等.

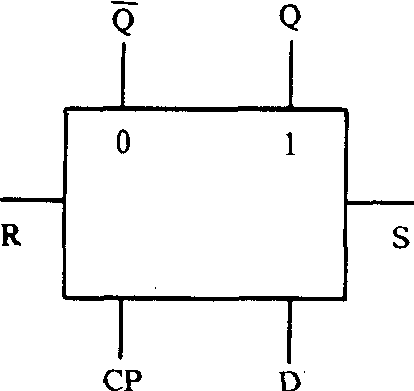

常用触发器的结构形式有：D型、JK型、RS型和T型等.下图是一个D型触发器的逻辑符号图.它有两个输出端(Q,)，多个输入端(R,S,D,CP).其中称“0”端输出；Q称“1”端输出；R称置“0”输入端；S称置“1”输入端；D称代码输入端；CP称打入脉冲端.它具有两个稳定状态：❶当“1”端输出高电位(Q=1)；而“0”端输出低电位(＝0)时，这是一种稳定状态，我们称触发器处于“1”态.
❷当“1”端输出低电位(Q=0)；而“0”端输出高电位(＝1)时，这又是一种稳定状态，称触发器处于“0”态.输入端无外来信号时，它的状态保持不变；当有外来信号作用于某一输入端时，触发器状态有可能改变.
