锯齿saw teeth

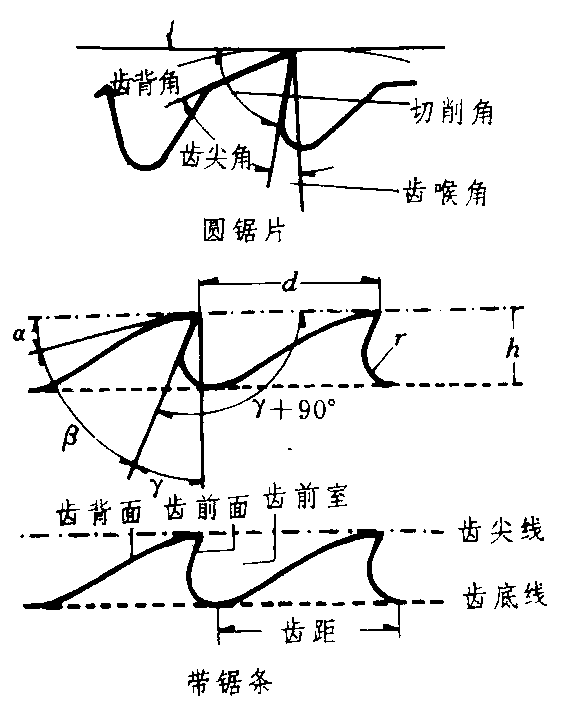

锯身边缘构成切削部分的每个切刀。每个锯齿是一个基本切刀，其几何形状如图1。aa′、cc′面是锯齿前面，称“齿喉”，aa′、bb′是锯齿后面，称“齿背”，cab或c′a′b′面是“锯齿侧面”，aa′缘是锯齿“前切刃”， ac或a′c′缘是锯齿“侧切刃”。由齿尖构成的直线（在圆锯上是过齿尖的切线）和齿背线的夹角，称“齿背角”(α)。齿背线和齿喉线的夹角，称“齿端角”(β)。齿喉线和垂线（在圆锯上指半径）的夹角，称“齿喉角”(γ)。齿背角与齿端角之和称“切削

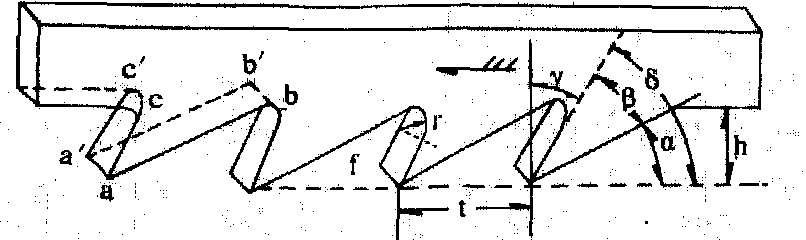

图1 锯齿几何形状

角”(δ)，即α+β=δ。相邻两个齿尖之间的距离是齿与齿间距离，称“齿距”(t)。两齿间能容纳锯屑的空当称“齿仓”(f)。由齿仓底到齿尖的直线距离，称“齿高”(h)。齿仓底部的圆弧形半径，称“齿仓半径”(r)。
齿型 锯割木材用的锯，受木材各向导性特征的影响，齿型基本分为纵割与横截两大类。常见齿型见图2。三角型，齿喉角为负值，属典型横截锯齿；直背型，是中国制材工业中常见者，适宜锯割中等材，不太适宜锯割硬质材或冻材；折背型，齿背由两条直线构成，强度较大，宜锯割硬质材或冻材，不易错磨；凸弧型，齿背是一条凸弧形曲线，强度大，适于锯割硬质材和冻材；M型，多用于往复式手工截锯，适于造材和截断大方材；双刃型，在大齿下面另有一个小齿，起断屑作用，专用于寒带锯割冻材；组合型，由纵割与横截两种齿组成齿组，俗称锯刨联合锯机，锯割表面光洁；嵌齿型，齿尖由硬质合金钢或其他特殊硬化材料制成。
参数 锯齿的几何参数对锯齿强度、锯割质量、生产效率、能耗、产品质量与适应锯割的树种有关。齿背

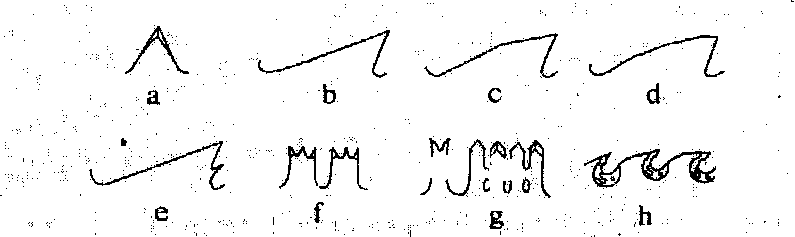

图2 常见齿型

a.三角型； b.直背型； c.折背型； d.凸弧型； e.双刃型；
f.M型； g.组合型； h.嵌齿型

角α大小与齿背同木材间的摩擦大小成反比关系；齿端角β大小与锯齿强度成正比关系；齿喉角γ大小与切削功率成反比关系。锯齿各角度的关系是α+β+γ=90°。带锯常见角度参数是： 冬季或割硬材时α角为25°～40°,β角为30°～40°,γ角为20°～25°，锯割混合材时α角为20°～22°,β角为40°～41°,

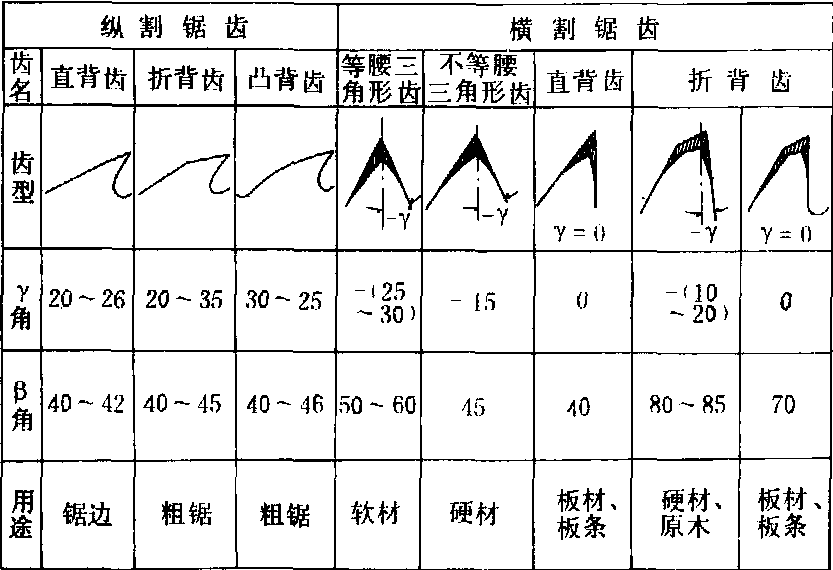

圆锯齿各角度参数表

γ角为27°～30°；夏季或锯割软材时α角为18°,β角为35°,γ角为37°；锯割红松时α角为18°,β角为34°,γ角为38°。带锯齿各尺寸关系是： 齿距t为锯厚的31～37倍；齿高h为齿距的0.33～0.4倍；齿仓半径r为齿距的0.15倍。圆锯齿各角度详见表。圆锯齿各尺寸随锯片直径变化而变化，新锯时直径与齿数是常数关系。框锯齿各尺寸关系是：齿距t等于或小于锯厚的10～14倍；齿高h当拨料时为齿距的0.75～1倍，当压料时为齿距的0.7～0.8倍；齿仓半径r为齿距的0.1倍。框锯齿各角度是：齿背角α为30°～40°，齿端角β为35°～55°，齿喉角γ为5°～18°。
