陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

陶器

[原书缺损]

陶器

用粘土或加少量细颗粒砂土，用一定比例的水调配，利用其可塑性制成不同形态的器物，经过干燥后，再施釉（也有不施釉的），在窑火中烧制而成的粘土制品。陶器的烧成温度比较低，一般都在1200 ℃以下，800℃以上。胎体较瓷器疏松。由于制陶的粘土中所含杂质不同，烧成温度和气氛不同，所以各种陶器的颜色质地有所差别。比较常见的陶器有灰陶、红陶、褐陶、黑陶、釉陶等多种。陶器很早就应用于日常生活中，从原始社会到现代，一直是不可缺少的用器和陈设品。从现已出土的资料证明，我国的制陶历史至少有七、八千年之久，在原始社会新石器时代就大量烧制陶器，并应用于当时的生活和生产中，成为原始文化发展的标志。陶器在现代生活中仍然具有不可替代的实用价值和欣赏价值。我国各省、自治区都有陶器生产，著名的“陶都”为江苏宜兴。

陶器taoqi

一种质地较粗，具有吸水性， 且不透明的粘土制品。是人类创造的第一种新物质。根据考古发掘材料及其研究， 我国陶器的发明和应用，已有近万年的历史。在黄河流域和长江流域许多新石器时代的遗址中， 都出土了大量的陶器， 其中江西万年仙人洞遗址和广西桂林甑皮岩遗址出土了8千多年的陶器。
我国古代制陶工艺首先是原料的选择和加工。所需原料要选择含铁量高、粘性适度、可塑性强的粘土， 一般还要在粘土中加羼和料(石英、长石、砂石粉末、草木灰、碎陶片末等)，目的是增强陶土的成型性能和成品的耐热急变性能， 提高成品率。原料配制以后， 须进行粉碎， 以减少其中的颗粒度， 使坯泥细腻。捏练和陈腐是原料加工的最后工序，以增强坯泥的可塑性。二是坯体的成型和修饰。成型方法主要有手制法和轮制法两种，手制陶器最常见的是泥条盘筑法。先将泥坯搓捏成泥条，由底部螺旋向上盘绕，直至口沿，用手和木拍里外抹平，便制成了各种器型。小型陶器则可用手直接捏塑而成。某些特殊的器形（如鬲）往往采用局部模制的方法。轮制法是将泥料放在快速转动的陶车上，两手随着轮盘的转动，塑拉出器形。再经打磨修饰，便成为待烧的坯体。坯体晾干后，才能入窑焙烧。如制彩陶，需在焙烧前先上彩绘。入窑焙烧是制陶器的关键工序，烧成温度一般为800～1000℃。最初人们可能在平地上堆放柴草，将坯体放在其上点火烧制，这种方法由于火力不集中达不到一定温度，致使所烧陶器质量差，成品率低。后来人们便发明了陶窑，根据考古发掘资料，新石器时代的陶窑主要有横穴式窑和竖穴式窑两种。横穴式窑较典型，它由火口、火膛、火道、窑室和窑箅组成，窑室呈圆形，底上有窑箅，箅上有许多火孔，由火膛进入的火焰，经火道和火孔到达窑室。竖穴窑的窑室在火膛之上，火膛是口小底大的袋状坑，有多股垂直的火道通向窑室。横穴式窑和竖穴式窑在陕西半坡、河南陕县庙底沟、安阳范家庄、河北邯郸涧沟等仰韶文化和龙山文化遗址中都有发现。
新石器时代陶器种类很多，有灰陶、红陶、彩陶、黑陶、白陶、釉陶等。陶器之所以呈现出不同的颜色，主要是因制陶原料中含有呈色元素和烧窑后期人们能够改变、控制火焰的性质所致。灰陶是在烧窑后期，采用还原焰，使制陶原料中铁的氧化物大部分转化为二价铁，在这种情况下，烧成的陶器呈灰色或灰黑色。灰陶是人们日用陶器中最多的一种，质地较疏松、粗糙。红陶是在氧化焰气氛中烧成的，质地较坚硬细致。彩陶是新石器时代文化遗存中最精美的陶器，仰韶文化的彩陶堪称其代表作。彩陶花纹是陶坯未入窑焙烧前，用铁、锰等颜料在坯体上绘画纹饰，入窑后用氧化焰烧成。彩绘牢固地结合在器物表面，不易脱落。彩陶上的纹饰有变化多端的植物纹、形态各异的动物纹和几何形纹饰等。常见的器皿有饮食器、贮藏器和吸水器。如钵、碗、盆、盘、杯、罐、瓶等。西安半坡遗址出土的人面鱼纹彩陶盆，制作精美，纹饰带有浓厚的生活情趣。青海出土的舞蹈纹彩陶盆，生动地描绘了五人一组的集体舞场面，堪称彩陶精品。还有一种彩陶是在陶器烧成后进行彩绘的，称“烧后彩绘陶”，彩色易剥落。秦始皇陵兵马俑即为彩绘陶。黑陶是在焙烧时，前期采用氧化焰，烧窑快结束时用浓烟薰翳（这时火焰是还原焰），经短时间渗透，便呈现黑色。烧成温度在1000℃左右。有的黑陶表面乌黑发亮，胎体薄如蛋壳。白陶是用高岭土烧成的白色陶器，胎质细腻坚硬，烧成温度在1000℃左右。在我国江南地区和东南沿海一带，还出土了独具特色的印纹硬陶。此后，人们还创烧了表面施釉的陶器，称釉陶。常见的有两种，一是胎呈灰色，胎质坚硬，器表带有灰色透明青釉，烧成温度达1200℃的釉陶。其物理性能已接近瓷器，原料为高岭土，吸水率很低，火候1200℃，叩之有金属声。因此称这种釉陶为原始青瓷。另一种是胎呈红色，表面施绿、黄、黄褐色的低温釉，釉料中有铅作助熔剂，因之称铅釉陶器。在西汉晚期已经出现。唐三彩便是低温釉陶。

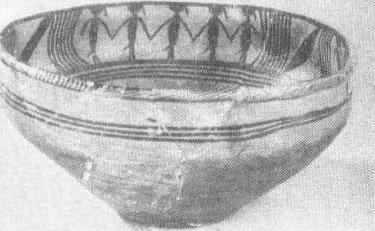

舞蹈纹彩陶盆

陶器taoqi

用粘土经成形、干燥、烧制而成的器皿，质地较粗，较瓷器松软。在制造过程中，由于烧制温度不同，再加上粘土所含成分不同，陶器坯体有青、白、棕、褐等不同颜色。可制作艺术品、建筑材料及日常用品。我国的陶器在新石器时代已大量出现，广泛应用于日常生活中。

陶器Taoqi

日常生活中的一种器物，用粘土或在粘土中加入少量细颗粒砂土，再加一定比例的水调合，利用其可塑性制造成不同形状的器物，经过干燥之后，再施以釉（也有一些不施釉的无釉陶），然后在窑火中烧造而成，这类制品统称为陶器。陶器的烧成温度比较低，一般都在1 200℃以下，800℃以上。烧成后的胎体比瓷器显得疏松和粗糙。由于制陶的粘土中含有的成分不同，烧成的温度和气氛也不同，所以，各种陶器的颜色和质地就有一定差别。比较常见的陶器有灰陶、红陶、褐陶、黑陶、釉陶、彩釉陶等多种。陶器很早就应用于日常生活之中，从原始社会到现代，一直是不可缺少的用器和陈设品。从现已出土的资料证明，我国的制陶历史至少有七、八千年之久，在原始社会新石器时代，就已经大量的烧造陶器，并应用于当时的生活和生产中。陶器在现代生活中，仍然具有不可替代的实用功能，并且在艺术陶器方面有着广阔发展的前景，具有独特的表现力和审美价值。我国陶器的烧造地分布在各省、自治区，比较著名的产地有四川荣昌、广东石湾、安徽界首、湖北圻春、湖南铜官、广西钦州、山西平定、甘肃华亭等地，江苏宜兴有“陶都”之称。

陶器

陶器

陶器

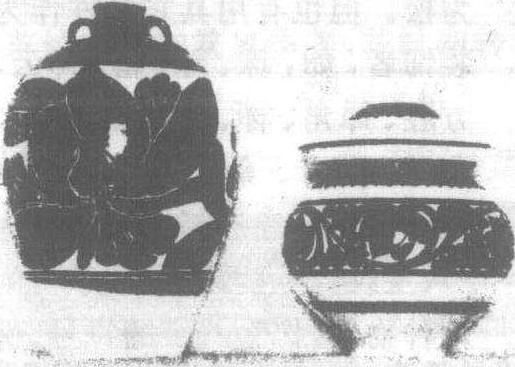

以黏土为原料，成形、干燥后经800～1000℃高温烧成有釉或无釉的器皿。坯体不透明，有吸水性，叩之声音不清。由于黏土所含成分和烧制温度不同，烧成后呈现红、灰、白等色。中国陶器起源很早，河南新郑裴里岗和河北武安磁山出土的陶器是公元前6000年以前的器物，华北新石器时代已知的最早的遗存。新石器时代的陶器有灰陶、红陶、彩陶、白陶、黑陶等，器物有钵、盆、碗、罐、瓮、釜灶、尖底瓶等。如今窑场遍布全国，重要的有7处：江苏宜兴紫砂陶器，广东石湾陶器，安徽界首三彩陶，山东淄博的绛釉陶，湖南铜官的绿釉陶，湖北汉川和四川荣昌的剔花陶器等。
