书写投影仪shuxie touyingyi

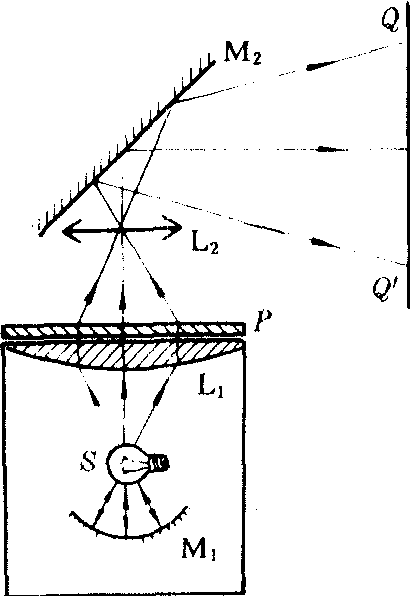

能把在透明片上书写的文字和图像立即投射在屏幕上供多人观察的一种光学仪器。投影光学仪器的一种。多用于课堂教学。图中示出了一种书写投影仪的光路。紧靠聚光镜L1是一块平板玻璃P,P上面放透明片，可在透明片上书写文字或图像。经物镜L2和平面反射镜M2把文字或图像成一放大实像QQ′在屏幕上。聚光镜L1的面积较大，常用塑料制成的螺纹透镜。关于结构和光路的进一步说明，可见光学投影系统。
书写投影仪shuxie touyingyi
亦称投影器、白昼幻灯机。是在幻灯机的基础上发展起来的一种便于书写的装置。跟幻灯机相比，增加了一个反射镜，改变了光路的投影方向，使平放在载物玻璃上的投影片的图像投射到银幕上。同时克服了玻璃平凸球面镜在尺寸较大时很笨重的缺点。它的工作原理是由灯泡发出的光经过反光镜完成第一次聚光.通过新月镜和聚光镜完成第二次聚光，照亮放映物，经放映镜成像，由反射镜投影到银幕，得到放大了的正立的实像。书写投影仪的构造跟直射式幻灯机差不多，都是由光源、反光镜、聚光镜、放映镜等主要部分构成的。不同的是：
❶增加了一个可调节角度的反射平面镜。其作用可使投影片水平放映，便于书写操作；反射平面镜的位置较高，便于角度调节；在改变光路方向同时，缩短了书写投影仪到银幕的距离。一般以1.5～3米为宜。
❷在光源和聚光镜之间增加了一个新月镜。其作用是扩大包容角，增加光能作用率；使机身降低；起隔热作用。
❸大面积聚光镜采用新型的螺纹透镜。其聚光性能好，能很好地消除像差，使银幕上的像大面积清晰。所以，不仅可以放映各种投影片，还可以放上玻璃片或胶片，由教师直接在上面书写、绘图，进行一些实验或教具、实物的演示。另外，投影器可当做黑板使用，避免了粉笔灰的污染。同时，由于教师面对学生，也可加强教学组织。教师可把教学提纲及给学生布置的作业、练习等事先写在胶片上，上课时，可将胶片上复盖一页纸，讲到哪一部分露出哪一部分，讲完课后还可留作课后小结和复习巩固使用。使用书写投影仪不仅改善了教学条件，而且能提高教学质量和效率。
