全波整流quanpo zhengliu

交流的全周期(正、负半周期)都被变成直流的整流过程。全波整流电路可分为两种：一是由两个半波整流电路组成的全波整流，如图1所示；
二是由四个二极管组成的桥式整流电路，如图2所示。

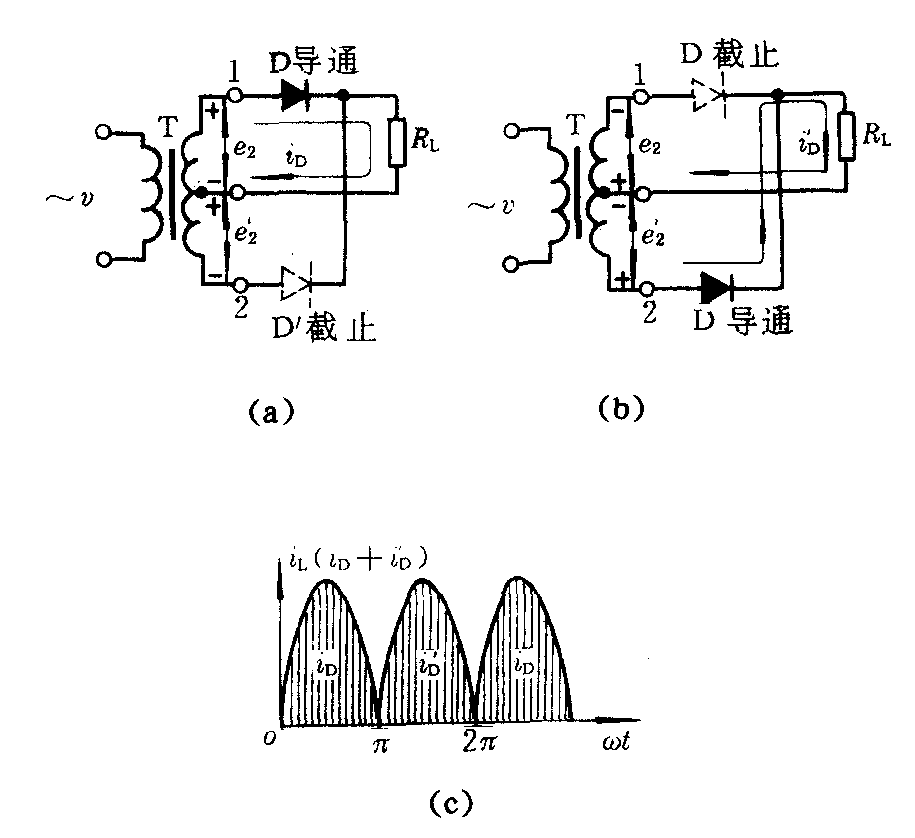

图1的变压器次级具有中心抽头O，从次级线圈可得到两个大小相等而位相相差180°的交变电压e2和e′2。如图1(a)，当e₂为正时，二极管D导通，有电流iD流过负载。这时e′2为负，D′截止；当e₂为负时，e′2对D′为正，D′导通，但D截止，有电流i′D流过负载。但iD、i′D流过R L的方向是相同的，如图1(c)所示。

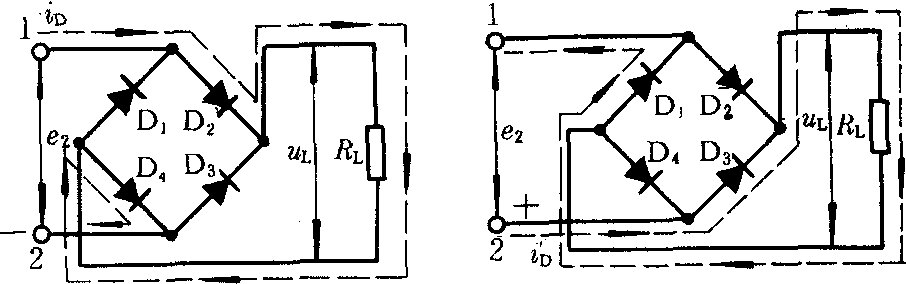

桥式全波整流电路如图2所示，四个二极管组成桥式电路，交变电源e₂加到电桥的一个对角线上，而电桥的另一对角线接负载RL，正半周D₂、D₄导通，D₁、D3截止。有电流iD流过负载；负半周，D₁、D₃导通，D2、D₄截止，有电流i′D流过负载，二者的方向是相同的，故为全波整流。

图1

正半周 负半周

图2
