冲击式水轮机impulse turbine

利用水流动能推动转轮旋转作功的水轮机。由喷嘴、转轮、折向器、机壳组成。分为水斗式(适用水头40～350m)、斜击式(25～300 m)和双击式(6～60 m)3种。水斗式水轮机工作时，压力水管中的水，通过喷嘴高速冲向转轮斗叶，推动转轮旋转作功(图1)。斜击式水轮机工作时，喷嘴与转轮不在同一平面，而与转轮的回转平面成一角度(一般为22.5°)。喷嘴射出的高速射流斜向冲击转轮，从斗叶一侧进入，从另一侧流出作功(图2)。双击式水轮机工作时，喷嘴将压力水管中的高速水流喷出，冲击转轮上部叶片，然后穿过转轮中心，进入转轮下部，冲击下部叶片(图3)作功。

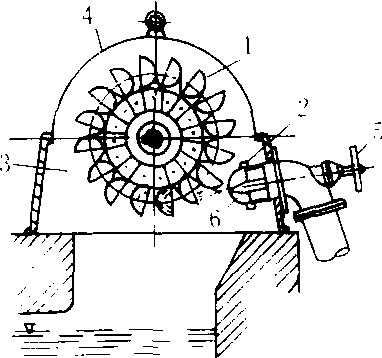

图1 水斗式水轮机

1. 轮叶 2. 喷嘴 3. 转轮室 4. 机壳 5. 手轮 6. 针阀

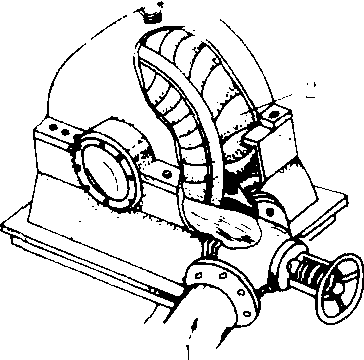

图2 斜击式水轮机

1. 进水 2. 转轮

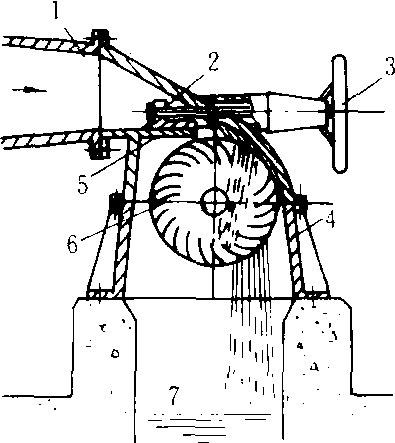

图3 双击式水轮机（闸板调速）

1.压力水管 2. 喷嘴 3. 调速手轮 4.机壳 5.调节闸板6.转轮 7. 尾水渠
