出水流道outlet passage

水泵导叶体出口至出水管进口的部分(或到出水池的部分，即包括出水管在内)。结构型式对水泵装置效率影响较大，对泵轴长度、泵房高度也有影响，因而对工程投资也有较大影响。大型立式泵导叶体后的出流部分的型式多为弯管或蜗壳。弯管分等截面圆形管和变截面管（由圆形变为矩形）两种。蜗形管在平面上有全蜗形、偏蜗形、半蜗形；断面形状有圆形、梯形等多种型式。圆形断面的蜗形管多用金属制作，梯形断面的蜗形管多用钢筋混凝土制作。弯管与蜗形管的联接部分为直管或虹吸式出水管。

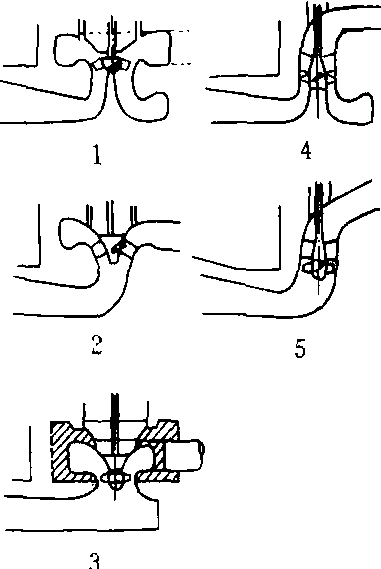

出水型式

1、2、3.蜗壳出水 4、5. 弯管出水
