功率因素自动补偿器autocompensation condenser for power factor

利用自动投切控制器，根据线路功率因素的变化，随时调整补偿电容量，使功率因素经常保持在0.95以上的一种装置。在农村多采用电感性的小型异步电动机作动力，其功率因素随负载大小变动较大，因此农业输配电路的功率因素较工业用电低，使输电损耗增大，降低了线路输电能力，影响供电电压。自动投切控制器主要由测量部分、控制器、可逆计数器、执行电路和稳压电源等组成。测量部分采用单管差分相敏放大器，将电网功率因素转换成相应变化的直流电压，将此电压送入控制器，便可得到不同信号给可逆计数器，再由计数器将信号输送到执行电路，控制继电器触点的闭合或释放，使电容柜内的电容器接入或退出线路，以增加或减少线路的电容量，功率因素便得到保持。

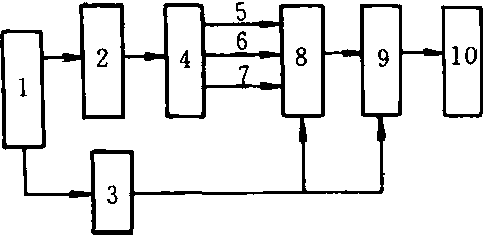

自动补偿器工作原理

1.电网 2、4. 自动补偿控制器 3. 电源 5、6、7. 输出信号 8. 可逆计数器 9. 执行电路 10. 电容柜
