单管喷雾器bucket pump sprayer

一种不带药液箱的手动液力喷雾器。由手动柱塞泵和喷射部件组成。具有操作简便，工作压力较高，不易出故障的特点。中国于1941年开始引进与生产，到50年代至60年代中期已较普遍用于棉田、菜地、果园等病虫害的防治作业。
单管喷雾器的结构如图，手动柱塞泵部分由唧筒管、塞杆、气室等组成。作业时，手动柱塞泵放入盛有药液的桶中，塞杆向上拉动，唧筒管内压力降低，药液冲开吸水座进水阀，进入唧筒管；塞杆向下压，进水阀关闭，迫使管内药液冲开出水阀，进入气室内；塞杆再一次向上拉动，由于气室内的压力大于唧筒管内的压力，出水阀关闭阻止药液流回唧筒管。往复多次拉动塞杆，气室内的药液就不断增加，留存在内的空气就被逐渐压缩在上部，形成具有一定压力的气体，一般可达300～1 000千帕。喷射部件由喷雾软管、截流阀、滤网套管、手持喷杆、喷头等组成。软管长度不短于2.5米。手持喷杆的长度，不短于0.63米。打开截流阀，压力药液就通过手持喷杆，进入切向进液式圆锥雾喷头的内腔形成涡流，再由喷头片中心小孔处喷出，呈空心圆锥雾流。为取得不同的喷雾量和不同大小的雾滴，可选择不同中心孔径(0.5、0.7、1.0、1.3或1.6毫米)喷头为切向进液式圆锥的喷头片。如果在喷头片下增加1～2个垫圈，可使圆锥雾流的顶角减小，以适应矮小作物的需要。喷雾器一般由2人作业，后面的人拉压塞杆，前面的人喷洒，每小时可喷洒250米²。如在出水接头处增加一个三通接头，同时装两套喷射部件时，3人操作喷雾效率可提高。

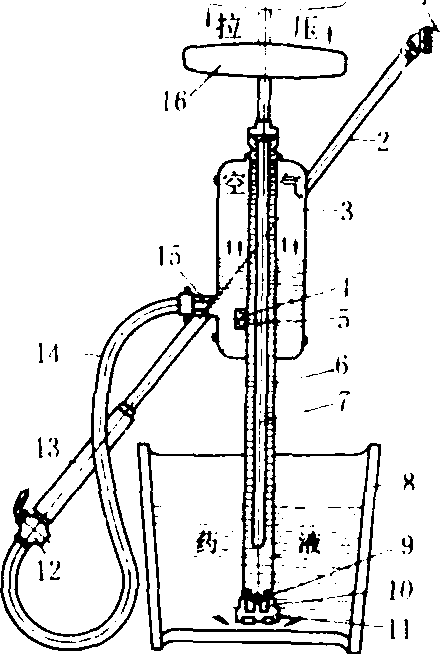

单管喷雾器

1.喷头；2. 手持喷杆；3. 气室；4、9.球阀；5. 出水阀；6.唧筒管；7. 塞杆；8. 药液桶；10. 进水阀； 11. 吸水座；12.截流阀；13.滤网套管；14.喷雾软管；15. 出水接头；16. 木柄
