卧式油罐horizontal tank

有水平罐体的圆柱形“储油罐”。由筒体和头盖组成。头盖又有平头盖和碟形头盖两种。前者承受内压一般不超过40kPa，负压不大于1kPa；后者用于储存挥发性极强的液化石油气或化工产品时，承压能力可达1.73MPa，储存汽油等挥发性油品时承压可达0.11MPa。容积常在2～400m³范围内，直径为1.4～4.5m，长3～25m。容积小于100m³的，常在工厂成批制造后运往工地安装。在地面上安装的卧式油罐，常用两个钢筋混凝土或砖石结构的鞍形支座支撑。当卧式油罐埋地安装时，应尽量安于地下水位以上，外壁涂敷沥青防腐层，罐内沿轴向设若干角钢制作的加强环和三角撑，以防止在外覆土壤压力下罐体丧失稳定而压扁。埋于地下水位以下的储油罐，有时需在罐下埋设混凝土块，用扁钢与罐体固定，以防止油罐抽空时浮起。与立式圆柱形油罐相比：卧式油罐能承受较高的正压和负压，减少油品蒸发损耗；便于工厂成批制造，提高制造质量；便于拆迁和运输。但是单位储油量耗用的钢材比立式圆柱形油罐多一倍以上，约为40～50kg/m³；卧式油罐储油量小，当某种油品总储量较大时，所需卧式油罐数量较多，占地面积也相应增加。卧式油罐常用于所需油品品种多、各种油品数量较少的小型分配油库、加油站和对机动性有较高要求的部队野战油库。此外，也常用卧式油罐储存挥发性极强的油品，如液化气等。

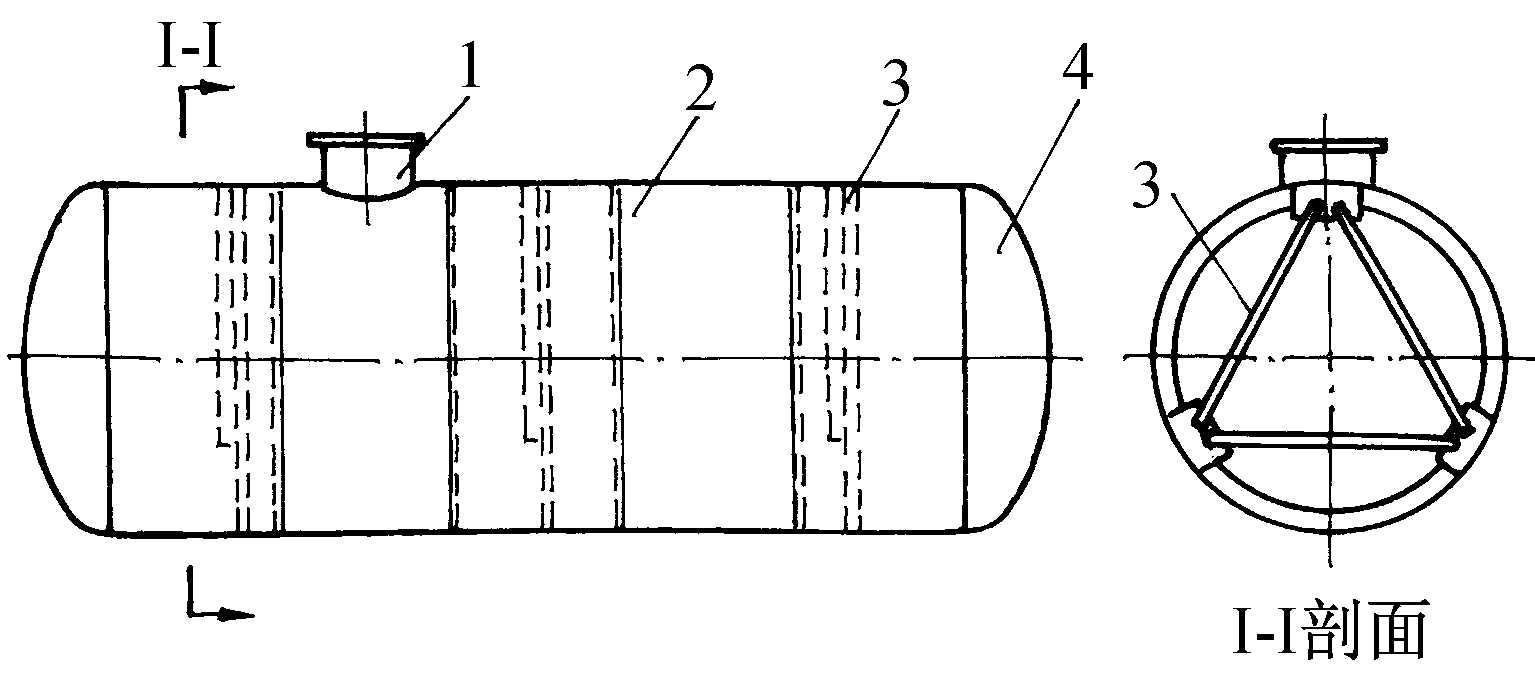

碟形头盖卧式圆柱形油罐
1-人孔；2-身板；3-三角支撑；4-碟形头盖
