PAD图PAD tu

PAD是Problem Analysis Diagram的缩写.PAD图是由程序设计中的流程图演化而来的.这种图是针对流程图的弱点加以改进而形成的.它也有类似于流程图的基本结构.

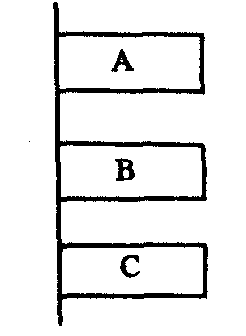

❶表示顺序结构的PAD图(图1).A,B,C为三个独立的程序段.程序运行时会按A,B,C顺序执行.

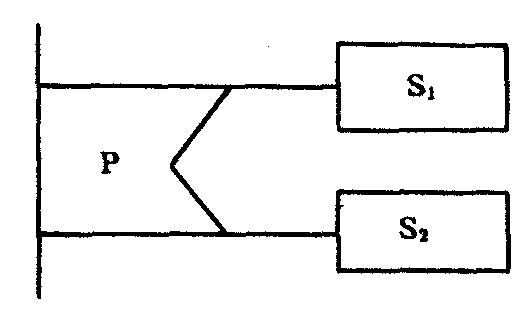

❷表示IF-THEN-ELSE型选择结构的PAD图(图2).图中的P为条件，当P为真时，选择执行S₁程序段；当P为假时，选择执行S2程序段.

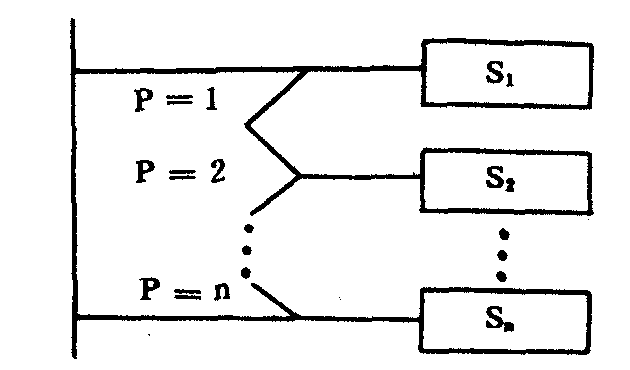

❸为CASE型选择结构的PAD图(图3).图中判别条件P的取值为1,2，…，n，与之对应的程序段为
S₁,S₂，…，S_n.

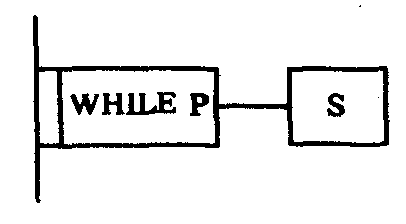

❹为DO-WHILE型循环结构的PAD图(图4).

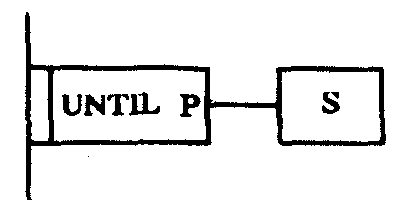

❺为DO-UNTIL型循环结构的PAD图.图5中的P为循环条件，S为循环体.

图1

图2

图3

图4

图5
