固定式悬臂起重机fixed base cantilever crane

固定在基础和支承在建筑物上，悬臂不能俯仰的臂架式起重机。由臂架、转柱等金属结构，起升、旋转和变幅（小车运行）机构组成。臂架与转柱刚性连接，在基座支承内一起相对于垂直中心线回转。起升和变幅机构分别固定在臂柱连接处的金属结构上，起升绳绕过起重小车的复滑轮和吊钩及臂端导向滑轮固定在卷筒上；运行绳在摩擦卷筒上绕缠数圈后分别与小车两端相接，当驱动起升和运行卷筒时，便使吊钩升降和起重小车沿悬臂轨道运行。适用机械厂、机修厂和铸锻厂进行起重作业。

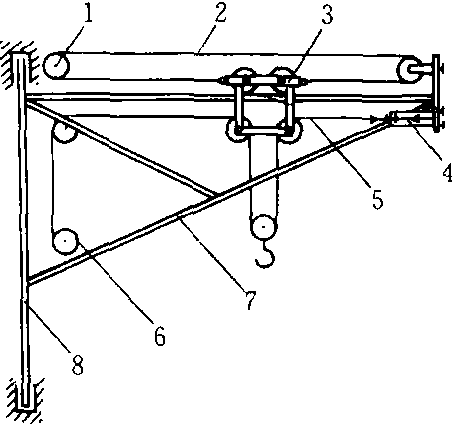

固定式悬臂起重机

1.摩擦卷筒 2. 运行绳 3. 起重小车 4. 导向滑轮 5. 起升绳 6. 起升卷筒 7. 臂架 8. 转柱
