心电图xindiantu
英文缩写ECG。通过置于体表一定部位的电极所记录的心电变化曲线，是临床上诊断分析心脏疾思的常用检查手段之一。在每一心动周期中，从窦房结开始的兴奋依次传遍心脏的各部分，因此，伴随发生的生物电也在方向、传导途径、次序和持续时间等方面表现出规律性的变化。这种电变化通过周围组织和体液传遍全身，可以在体表一定部位用电极灵敏地测量并记录下来，成为一条有特定规律的曲线，即心电图曲线。它反映心脏兴奋的产生、传导和恢复过程的电变化，但与心脏的机械收缩无直接关系。心电图曲线中各个波都有 一定的高低、宽窄和形状。典型的、模式化的心电图波组包括以下波和波段：P波 （反映心房的兴奋）;QRS波群 （反映心室的兴奋）: T波 （反映心室兴奋后的复原）; P—R间期 （反映心房至心室的传导时间）;Q—T间期（反映心室恢复的时间）:以及ST段、U波等。图中波峰高度代表电变化的强度 (记录纸上每一小格代表0. 1毫伏); 波峰宽度代表电变化持续的时间 (记录纸上每一小格代表0.04秒)。医生通过测量和计算可以推测心脏活动是否正常，做为临床诊断的依据之一。为了全面了解心脏的情况，常把电极置于体表不同的部位，并与心电图机相连，形成不同的电路，称为不同的“导联”。每种导联反映一个特定方位下心脏生物电的图象。因此，不同导联记录的心电图曲线波形亦不同，综合分析，可以做出更准确和全面的判断。当发生心肌梗塞、心包炎、心肌炎、心律失常等情况时，心电图均可表现出异常，如心肌梗塞造成心脏缺血，而导致T波倒置。

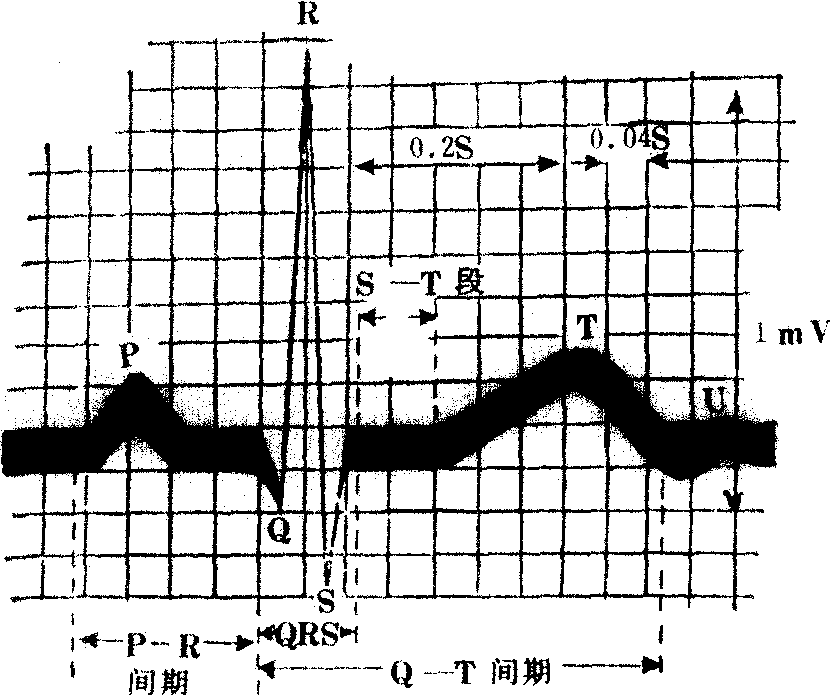

图502 正常人心电模式图
心电图
用仪器描记心脏在机械收缩前发生的一系列电活动的连续曲线。
1.P波，反映心房除极过程电位和时间的变化。
2.QRS波群，反映心室除极过程电位和时间的变化。
3.T波，反映心室复极过程电位的变化。
4.U波，代表心室内传导系统缓慢复极所产生。
5.P—R间期，代表心房开始除极至心室开始除极的时间。
6.Q—T间期，从QRS波群起点到T波终点的时间，反映心室除极与心室复极的总时间。
7.S—T段，即从QRS波群终点到T波起点的线段，反映早期心室复极过程电位和时间的变化。
心电图
用引导电极置于肢体或躯体的一定部位记录出来的心电变化的波形。能反映心脏兴奋的产生、传导和恢复过程中的生物电变化，但和心脏的机械舒缩活动无直接关系，一般也不能反映心肌收缩力的改变。
心电图
指心脏活动过程中所产生的生物电，用心电图机从体表特定部位引导出来的电变化线条图。在心动周期中，心脏各部位有规律地兴奋，其兴奋过程所发生的生物电变化的方位、次序、时间等都有一定规律。由于机体组织及体液有传导性，故可在体表一定部位用心电图机引导出心脏各部位电变化的产生、扩布与恢复过程。通过心电图的分析可了解心脏活动情况和诊断疾病，特别对心律异常和心肌梗塞有很大参考价值。正常心电图分为P、Q、R、S、T,5个波。
P波 是心房兴奋时所产生的电变化。P波的起点代表心房兴奋的开始，其波幅（电压）不超过0.25毫伏，波宽（时程）为0.06～0.11秒。
QRS波群 是心室兴奋时所产生的电变化。QRS波紧密相联，开始是向下的Q波，紧接着是一个向上而高尖的R波，最后是向下的S波。正常QRS波群的时程约0.06～0.1秒，R波波幅为0.4～2.4毫伏，Q波一般不超过0.3毫伏。
T波 由心室肌兴奋后的恢复过程所产生，波幅约为0.3毫伏，时程为0.05～0.25秒。

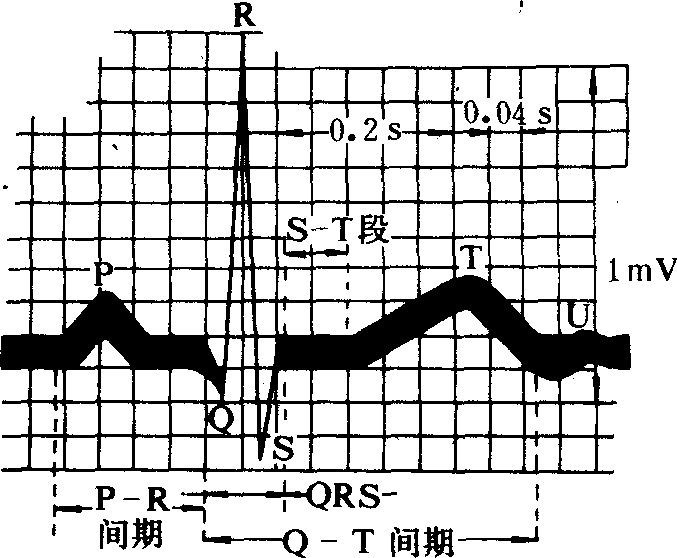

图1-9 正常人心电模式图
心电图各波之间的时程关系也有重要诊断意义。
❶PR间期(或PQ间期) 从P波起点到QRS波群起点之间的时程。它代表窦房结产生的兴奋，终传导系统到达心室，并引起心室兴奋所需要的时间。正常成年人PR间期为0.12～0.2秒。如果PR延长超过0.2秒，可视为房室传导阻滞。
❷OT间期 从QRS波群起点到T波终点的时程。代表心室从开始兴奋到完全恢复所需的时间。一般成人为0.3～0.4秒。心肌肥厚、损伤或缺血时，QT间期延长。
❸ST段 从QRS波群终点到T波起点之间的线段。为心室完全除极而尚未复极所占的时间，此时无电位变化，故正常时与基线平齐。
心电图electrocardiogram,ECG
心肌细胞兴奋时产生的动作电位，借助仪器从体表的特定部位记录下来的心电变化图形。可反映心脏兴奋的产生、传导和恢复过程中的生物电变化。分析研究心电图对了解心脏活动和诊断心脏疾病有重要意义。由于测量电极在体表安放位置和连接方式的不同，可记录到不同的心电图波，但都包含有P、Q、R、S、T5个波。其中P波代表左、右心房兴奋时所产生的电位变化；QRS波群代表左、右心室兴奋和传布过程的电位变化；T波反映心室复极化过程中的电位变化；P-Q间期是P波开始到QRS波群开始的时间间隔，它代表心房开始兴奋到心室开始兴奋所历经的时间，P-Q间期延长表示房室传导阻滞。
