投影器Touyingqi

又称书写投影仪。是课堂教学或讲演时用的一个辅助仪器。其结构如图所示。将写好的胶片放在载物玻璃上， 适当调节调焦旋钮和平面反射镜的角度， 即可在屏幕上成一个清楚的像。投影器可以当作黑板使用， 在载物玻璃上放一块玻璃或一张透明胶片，在上面边写边讲解， 十分方便。如果用彩色笔书写或绘画，映出的图象鲜明、清晰，效果更好。还可以在投影器上做一些演示实验， 把实验现象投影到屏幕上，使学生看得更清楚。

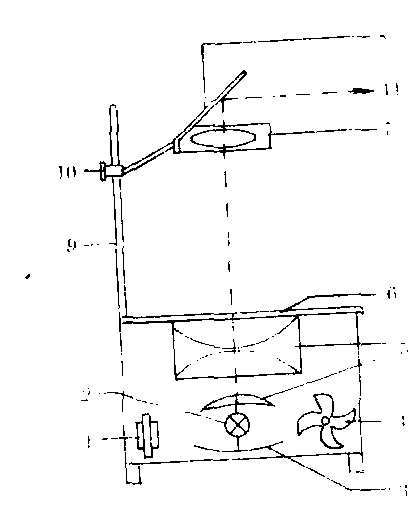

1. 电源变压器 2. 光源 3. 反光碗 4. 风扇 5. 聚光镜与螺纹透镜组 6. 载物玻璃 7. 投影放映镜头 8. 平面反射镜 9. 固定支柱 10. 调焦旋钮 11. 光线轴
