拖拉机牵引装置drawbar and hook for tractor

拖拉机用来挂接牵引农机具或挂车的装置。用于挂接农机具的有固定式和摆杆式牵引装置。连接挂车的有固定式和液压式拖挂装置。为提高通用化程度，牵引装置的主要尺寸及安装位置已标准化。
固定式牵引装置 其牵引板固定在拖拉机机体上，农机具的牵引杆通过牵引叉连接在牵引板上。牵引板上常有几个孔，用于调节牵引点的横向位置。改变牵引板在拖拉机上的安装位置，可得到不同牵引点高度。
摆杆式牵引装置 结构如图1。它的牵引杆前端铰接点位于驱动轮轴前方，后端做成牵引卡，用以连接农机具。由于摆动中心在驱动轮轴线之前，当农机具耕作阻力的方向与拖拉机的行驶方向不一致时，迫使拖拉机自行转向的力矩较小，有助于保持行驶直线性。拖拉机转向时，农机具产生的转向阻力矩也较小，拖拉机比较容易转向。牵引杆可摆动，便于挂接农机具。在机组倒驶时，必须用插销锁住牵引杆。

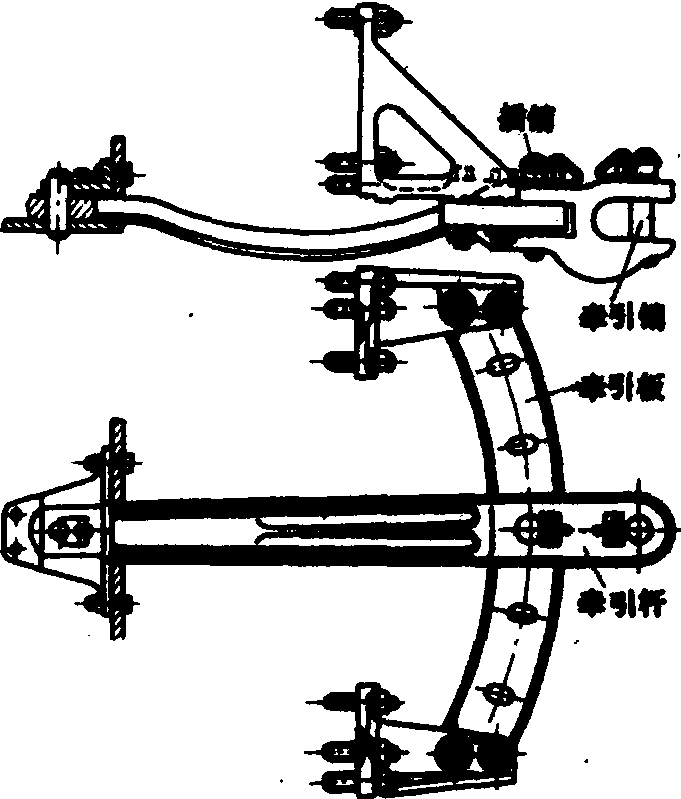

图1 摆杆式牵引装置

固定式拖挂装置为U型，用于挂接挂车。为了缓和运输工作中挂车与拖拉机间的冲撞，通常装有减振弹簧(图2)。

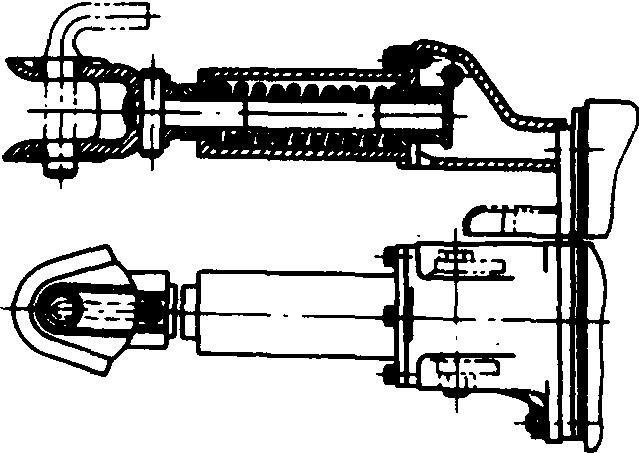

图2 固定式拖挂装置

液压式拖挂装置 为钩型，用于挂接半挂车。它借助于液压提升装置中液压缸的作用，可安全和方便地连接半挂车。当挂上挂车后，应将拖挂装置锁住，以防挂钩松脱(图3)。

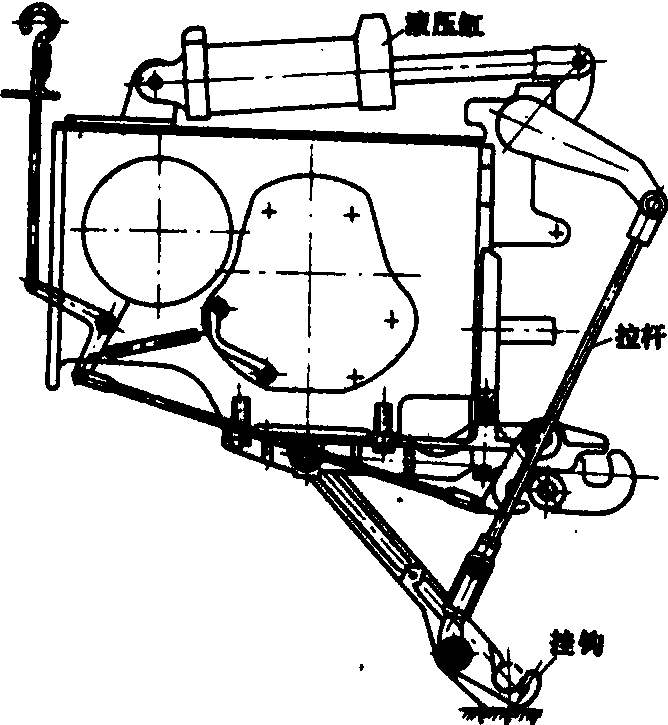

图3 液压式拖挂装置
