滚筒式烘干机cylinder drier

物料在回转的圆筒干燥室内进行干燥的机械。主要由炉灶热风装置、滚筒、进料斗和出料装置等组成。滚筒为直径约1 m、长3～8 m的卧式圆筒，由两端的滚圈支承在托轮上，靠齿轮和外齿圈带动低速回转，进料端略高于出 料 端 呈10°～15°倾斜。工作时，滚筒以10～40 r/min的转速回转，物料从进料口进入滚筒，筒内壁上的抄板升起物料到一定高度后再倾撒下来，使物料与筒内流过的热空气充分接触，如此反复上升和下降，物料受筒壁传热和热气对流传热进行干燥，逐渐向出料端排出。该机能连续作业，烘干比较均匀，广泛应用于谷物等散粒物料的烘干。

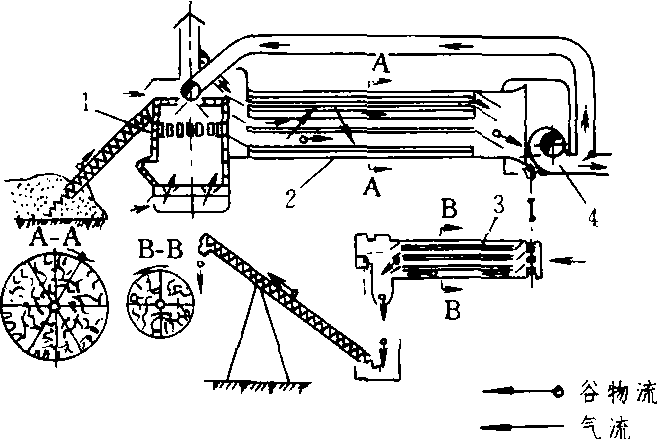

滚筒式烘干机工艺流程图

1.加热炉 2. 滚筒 3. 冷却滚筒 4. 风机
