电压调节器voltoge regulator
又称调压器。自动调节直流发电机输出电压的装置，是直流发电机调节器组成部分之一。由铁芯、电压线圈、触点、弹簧和附加电阻等组成。调压器的电压线圈与发电机输出电路并联，其电压等于发电机的端电压。当内燃机转速增高，发电机电压上升超过规定值时，线圈中通过的电流增大，铁芯磁力增大，将触点臂吸下，使触点打开。这时附加电阻串联入发电机激磁电路中，使发电机磁场强度减弱，电压下降。发电机电压下降后，流经电压线圈中的电流减小，触点在弹簧作用下，又重新闭合，激磁电路中的电阻减小，电压又重新回升。当电压超过规定值时，触点又打开。这样触点时开时闭，使发电机电压稳定在规定值范围内。

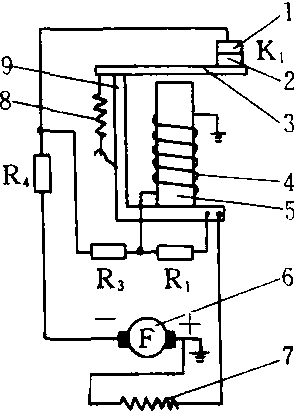

电压调节器示意图
1.固定触点 2.动触点 3.触点臂 4. 电压线圈 5.铁芯 6.发电机 7.激磁线圈 8.弹簧 9.框架
R1—附加电阻(80Ω)
R3—助振电阻(13Ω)
R4—平衡电阻(1Ω)
