电阻箱dianzuxiang

由一组电阻值不同的电阻线圈装配而成的一种箱形电阻器。是电学测量中较精密的电阻元件。线圈一般由电阻温度系数较小的锰铜丝或康铜丝绕制。电阻箱有旋钮式(图1为其面盘)和插头式(图2)两种。使用时调节箱上旋钮或插塞，可以不连续地改变接入电路中电阻的大小，并可直接读出数值。如插头式电阻箱，箱里面配有电阻完全确定的电阻线圈，箱盖上安有厚黄铜块，铜块间有插孔，可以插入金属塞。箱内电阻线圈的两端点依次固定在箱上的相邻的铜块上。各个线圈的电阻数值分别记在箱盖上。当铜块间的孔里没有插入金属塞的时候，电路中的全部电流都由连在铜块间的线圈上通过，电路里就有这个线圈的电阻。如果把金属塞插入铜块间的孔里，金属塞就将相邻的铜块连接起来，由于铜块电阻非常小，它跟线圈并联后，总电阻更小，可以不计。所以插入金属塞以后，电路里就没有此线圈的电阻。用电阻箱改变电阻时阻值的跳跃比较大。如果需要改变电阻并要知道接入电路中的电阻值，可使用电阻箱。
中学物理实验室中的演示电阻箱是解剖形式的插头式电阻箱，使用电阻箱作实验时，不仅要注意阻值是否正确，而且要估算其上通过的电流，不能超过容许值。

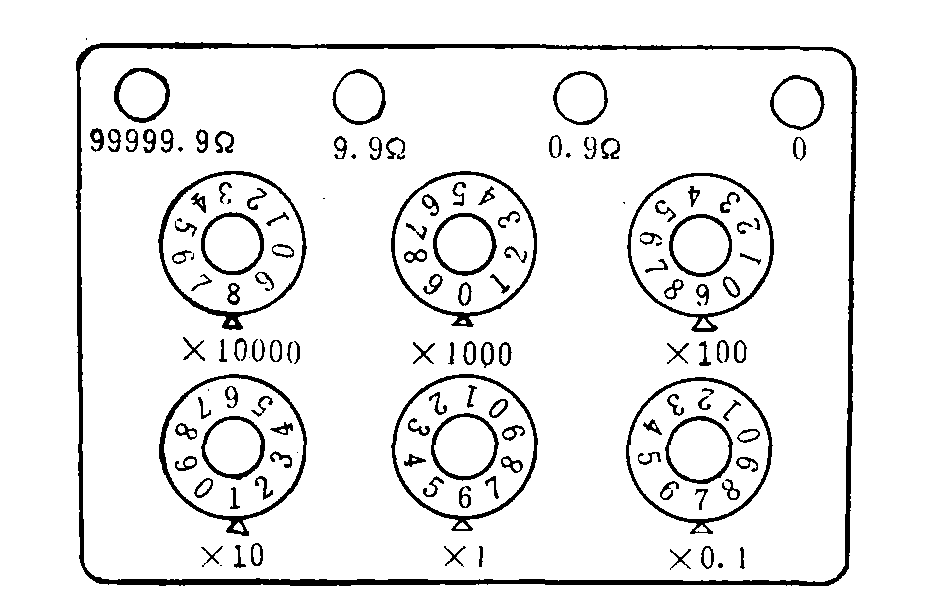

图1

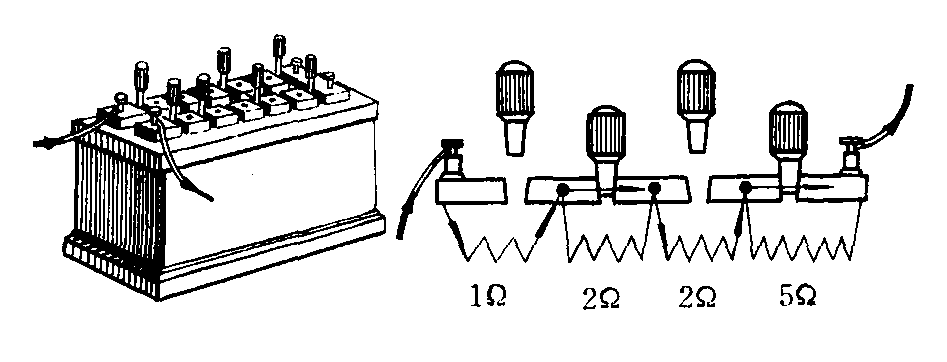

图2
