只有纯电容一种元件的交流电路。如图1所示。由电容器定义式可

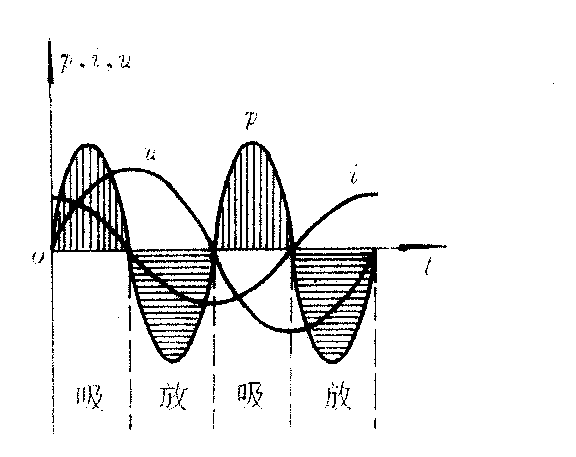

姆。容抗对电路中的电流有限制作用。且与ω成反比。当ω→0时，Xc→∞；当ω→∞时，Xc→0。所以电容器有隔直流、通交流和高频短路的作用。所谓交流电通过电容器不是真的有电子穿过电容器，而是指由于交流电路中对电容器的充放电作用使电路中维持有交流电流。由交流电功率的表达式可知，电容器的有功功率（即平均功率）P=0。其瞬时功率p(t)=iu=I_mU_msinωtsin(ωt+π/2)=IUsin2ωt，其圆频率比电压、电流的圆频率增加一倍。纯电容电路中电压、电流、功率的瞬时值随时间变化的曲线如图2所示。把电流的一个周期四等分，在第一、第三个1/4周期内，瞬时功率大于零，电容器充电，电容器从电源吸取能量作为电能储存在电容器的电场中；在第二、第四个1/4周期内瞬时功率小于零，电容器放电，把能量还给电源。一个周期内能量经过两吸两放，且吸放数值相等，平均起来不从电源吸取功率，所以纯电容称无功元件。纯电容电路无功率损耗。
