菲涅耳组合棱镜feinieer zhube lengjing

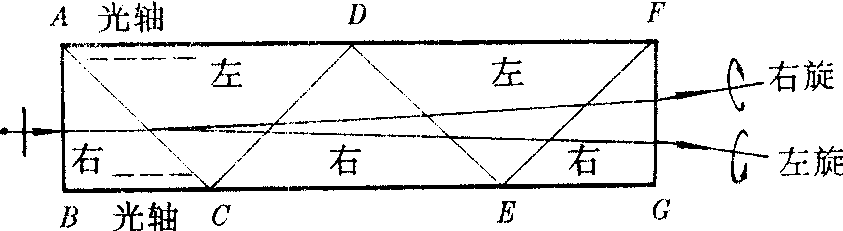

验证菲涅耳旋光理论的实验装置。菲涅耳设计制成，并用它进行实验验证。它是由几块右旋和左旋石英棱镜组合而成的复合棱镜，各棱镜的光轴方向（图中虚线所示）都与第一块棱镜的表面AB垂直，但相邻两块棱镜的旋光方向相反。在右旋石英中，右旋和左旋圆偏振光的折射率分别为nd和nL而且，ndn′L。因为左旋石英和右旋石英是镜面对称的，所以n′d=n_L,n′L=n_d。线偏振光垂直于表面AB入射，折射时光不发生俯折，线偏振光分解成右旋圆偏振光和左旋圆偏振光。它们斜入射到界面AC上，右旋圓偏振光是从折射率为n_d的媒质，射向折射率为n′^d＝n_L的媒质，折射角小于入射角，光线向上偏折；而左旋圆偏振光则向下偏折。两束光线已经略微分开。在第二个界面CD折射时，右旋圆偏振光是从n'd=nL的媒质射向nd的媒质，折射角大于入射角，光线进光线进一步向上偏折，而左旋圆偏振光则进一步向下偏折。两束光线分得更开。如此下去，最后从棱镜出射时，两束光已分得较开。实验结果与上面的分析完全一致，从而验证了菲涅耳的旋光理论。
