透镜成像规律toujing chengxiang guilu
透镜成像中，当物的位置改变时，像的位置、大小、性质随之改变的规律。可由透镜公式得到，也可以用实验验证。透镜的种类不同，其成像的规律也不同。凸透镜可以使实物成放大与缩小的实像、放大的虚像。其成像规律可用图1来表示。在物体从无限远处靠近凸透镜的过程中，距离光心2倍焦距(2f)的2F点是成缩小像与成放大像的分界；焦点F是成实像与成虚像的分界，也是像趋近于无限大的极限点。凸透镜的这些成像特性，使它成为多种光学仪器中的重要元件。附表列出了凸透镜的成像规律及各种用途。凹透镜对实物只能成缩小的虚像，图2(图中“
”表示凹透镜)反映了它的成像情况。透镜成的实像与物在镜的异侧，且倒立；成的虚像与物在镜同侧，且正立。

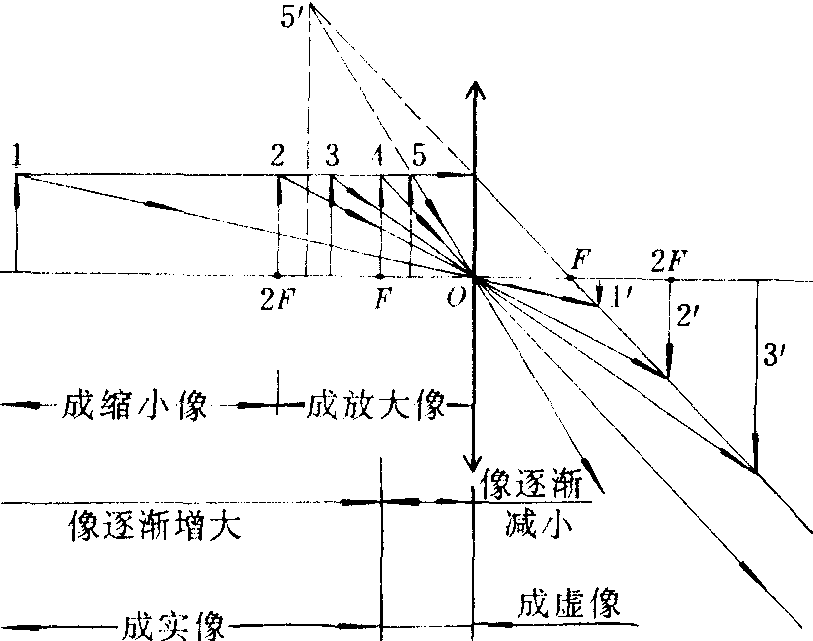

图 1
图2
| 实物 | 像 | 主要作用 | |||
| 位置 | 位置 | 性质 | 相对物的大小 | 主要应用 | |
| u=∞ | V=f | 和物在镜异侧 | 点状实像 | m=0，缩小 | 测焦距，开普勒望远镜 |
| ∞>u>2f | f | 倒立 实像 | m<1，缩小 | 照相机，眼睛 | |
| u=2f | V=2f | m=1，相同 | |||
| 2f>u>f | 2f | m>1，放大 | 幻灯机，显微镜，电影放映机 | ||
| u=f | V=∞ | 无像 | m→∞，放大 | ||
| u | 0<|v|<∞ | 和物在镜同侧 | 正立虚像 | m>1，放大 | 放大镜 |
注：表中m为像与物的相应线度之比
