光线示波器
又称“振子示波器”。一种波形记录装置。把电信号转换成机械位移并通过光线在感光纸上直接记录。可同时记下多个电信号的波形。如SC—60型光线示波器可同时记录60个电信号。
光线示波器oscillograph,oscilloscope
又称振子示波器。一种同时记录并显示各种测试信号的仪器。由振子、光学系统和记录纸传动机构等组成。振子（振动子）是光线示波器的核心，其作用是把按一定规律变化的电信号转换成同样规律变化的光线摆动信号，照射在感光记录纸上，形成模拟记录曲线。为了适应各种不同的测量要求，配有技术特性各不相同的各种振子供测试中选用。光线示波器的光源，常用的有白炽光和紫外光。

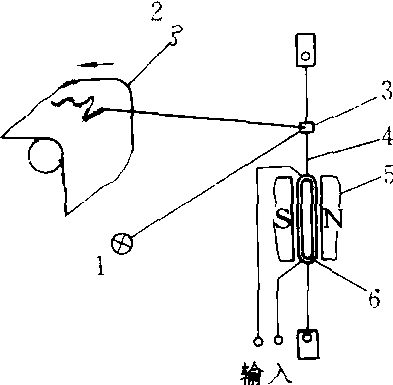

光线示波器工作原理图
1. 光源 2. 记录纸 3. 镜片 4. 张丝 5. 磁钢 6. 线圈
