恒偏向摄谱仪hengpianxiang shepuyi
入射光和从分光元件的出射光之间的偏向角保持恒定的摄谱仪。其分光元件一般是恒偏向棱镜。是操作简便，较为经济的一种光谱仪。由理论和实验知，当通过棱镜的入射光线和出射光线对三棱镜对称时，即入、出射角相等i=i′时，光线的偏向角最小，这就是最小偏向条件(如图1)。在摄谱仪中使用恒偏向棱镜，可以保持准直管和谱板都不动而只转动棱镜使各种波长的光总以最小偏向通过棱镜。达到恒偏向的办法是将棱镜和一次反射相结合，如阿贝棱镜就是这样，它由两个30°、60°、90°棱镜和一个45°、90°、45°的反射棱镜组成(如图2)，则由图可知，偏向角δ=i1-i′1+90°-i′2+i2；将最小偏向角条件代入有，δmin=90°，它与入射角i1无关，即与波长无关。无论何种波长的光，只要它处于最小偏向，其偏向角都是90°，这是阿贝棱镜的特点，故又称恒偏向棱镜。这个特点是由一块不起分光作用的直角三棱镜换来的。实际上组成阿贝棱镜的三个棱镜往往做成一个整体。恒偏向光谱仪结构紧凑，应用于很多生产部门。为了取得大色散和大分辨本领，可再加两块棱镜组成福斯特林棱镜。多加的两块等边三棱镜的偏向作用互相抵消，故恒偏向角还是90°。对偏向棱镜加以改进，可以使恒偏向角成为0°或180°，使仪器更适合某些场合的使用。

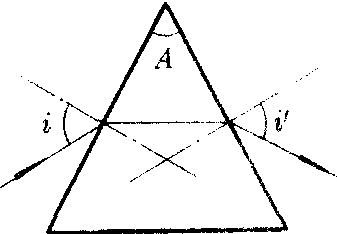

图 1

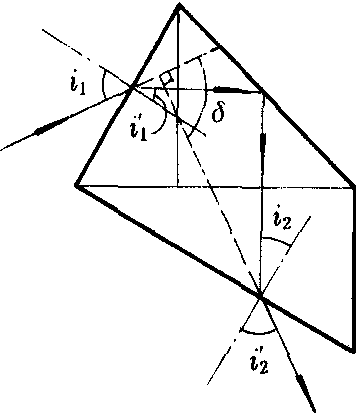

图2
