打磨机chip grinder

将刨花再次加工粉碎，使之达到一定尺寸的机械。刨花粉碎程度与粗刨花的原始状态、含水率，以及工作部件的圆周速度和间隙的大小有关；机内筛网网目数也直接影响粉碎的程度。该机的结构形式很多，常用的有叶轮式打磨机、锤式打磨机和齿盘式打磨机。
叶轮式打磨机 结构如图1。主要部件为装有叶片的转子和旋转鼓。旋转鼓上有筛垫，彼此逆向旋转。该机加工的细刨花质量较高，生产能力也高。

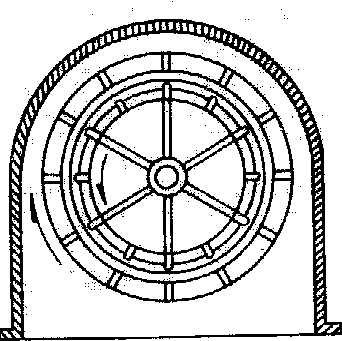

图1 叶轮式打磨机

锤式打磨机 结构如图2。主要工作部件是转子，转子上铰接着锤板，转子和机壳之间有固定筛板。工作时，锤板在离心力的作用下呈辐射状甩动，打击送入机内的碎料或粗刨花，达到再碎的目的。锤式打磨机的优点是对原料的原始形态要求较宽，可以进行农作物秸秆等非木质原料的加工。但是加工出的细刨花形态较差。

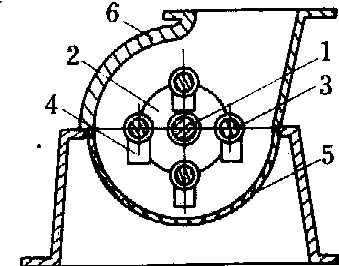

图2 锤式打磨机
1.主轴；2.转子；3.辐轴；4.锤板；5.筛板；6.机壳

齿盘式打磨机 结构如图3。其再碎是通过研磨作用来达到的。主要部件为上下齿盘，刨花和木片在回转的下磨盘和固定的上磨盘之间被研磨。原料从顶部料口落下，经上磨盘圆孔落在下磨盘中心的甩料螺旋上。随着磨盘的回转，刨花和木片被均匀地抛向磨盘四周，被上、下磨盘切碎成狭长刨花，由出料口排出。调节磨盘的间隙，即可调节刨花的最终尺寸范围。
打磨机中加工的原料比较细碎，原料含水率也较低，要特别注意防止金属物和石块混入，以免引起机械损坏和火灾事故。

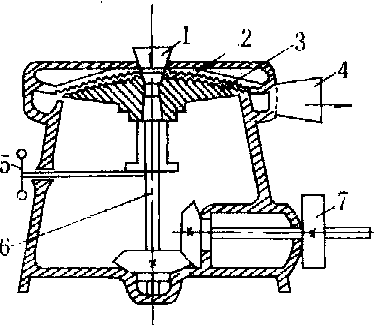

图3 齿盘式打磨机
1.料斗；2.固定锯齿形磨盘（上齿盘）;3.旋转锯齿形磨盘（下齿盘）;4.刨花出口；5.调整手轮；6.旋转轴；7.皮带轮
