直流发电机direct current generator

能发出直流电的供电设备。内燃机中多采用并激式直流发电机。其激磁线圈与电枢并联，激磁电流由发电机本身供给。磁极铁芯固定在外壳内壁上，上面绕有激磁线圈；通入电流后，成为电磁铁。电枢中心为硅钢片叠成的铁芯，电枢线圈绕在铁芯四周槽内。电枢在磁场中转动，电枢线圈产生感应电动势。通过整流子将电枢线圈产生的交流电转化为直流电，并由电刷将电流输出。车用发电机的电压为6 V或12 V，额定电流18 A，功率为220 W。

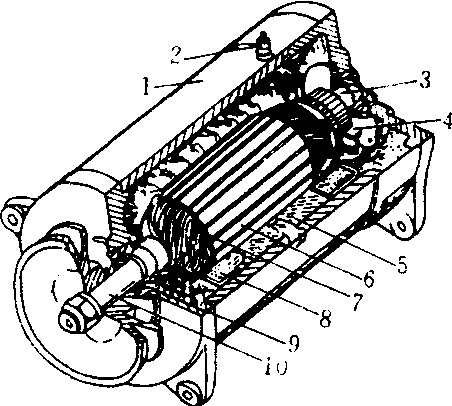

直流发电机构造

1. 外壳 2.接线柱 3.整流子 4. 炭刷 5.磁极铁芯 6.电枢 7. 电枢线圈 8. 激磁线圈 9.軸承 10.电枢轴
