转轮runner

水轮机的核心部件。其结构对水轮机的性能起决定作用，常以转轮的型号规格作为各式水轮机的标志。通常由轮毂、叶片、主轴等部件组成。不同类型转轮的水轮机具有不同特点。轴流定桨式水轮机的转轮像螺旋桨，叶片固定，数量3～8片，一般为4片，通过流量大，结构简单，适用于中小型水电站。轴流转桨式水轮机的转轮叶片在运转时可以调整角度，以适应水头和流量变化，适用于大中型水电站。混流式转轮有叶片10～24片，一般为14～17片，均匀分布于转轮四周，水流经过叶片时，因流向改变而产生反作用力，推动转轮旋转，常用于高水头的大中型水电站，小型水电站也有采用。冲击式水轮机的转轮由斗叶和轮盘组成，斗叶为两只半杓形水斗，中间有一道分水刃，当水流射向水斗时，可减少水流碰撞损失。常用于高水头水电站，中小型水电站也有采用。

图1 轴流式水轮机转轮

图2 混流式水轮机转轮

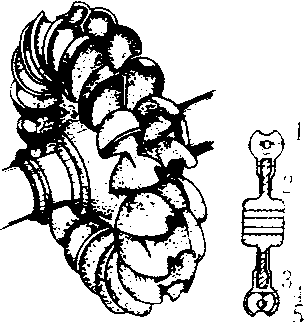

图3 水斗式水轮机转轮

1. 斗叶 2. 转盘 3. 锐缘 4. 射流中心 5. 缺口
