门电路mendianlu
信息传送通道中起开关作用的电路或装置。它是完成二进制逻辑运算的基本电路.按所用开关元件的不同，门电路可分为二极管门电路和三极管门电路；三极管门电路按其工作状态，又可分为饱和型(如TTL电路)和非饱和型(如ECL电路)电路.
基本的门电路有“与门”、“或门”、“非门”等.通常的门电路都有若干个输入端和一个输出端.

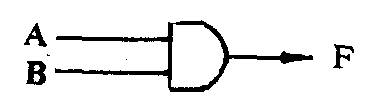

❶“与门”是实现逻辑“乘”运算的电路，又称逻辑“与”、逻辑“积”.这电路通常有两个以上输入端，一个输出端.只有当所有输入端都是“1”状态时，输出才是“1”；否则输出为“0”.两输入端A,B及输出端F的逻辑关系式是：F=A.B.图1是它的逻辑符号图.

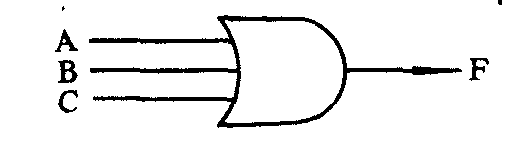

❷“或”门是实现逻辑“加”的电路，又称逻辑“和”电路.这电路有两个以上输入端和一个输出端，只要有一个输入端为“1”，输出即为“1”；只有当所有的输入为“0”时，输出才为“0”.如三个输入端为A,B,C及输出端为F，它的逻辑关系式是：F=A+B+C.图3是它的逻辑符号图.
图1
图2
图3

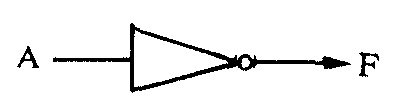

❸“非”门是实现逻辑非功能的电路，又称“非电路”、“反相器”.这电路只有一个输入端和一个输出端.当输入为“1”时，输出为“0”；当输入为“0”时，则输出为“1”.其输出与输入是反相的关系，若输入为A，输出为F，则其逻辑关系式是：F=，图2是它的逻辑符号图.
门电路mendianlu
对脉冲信号起开关作用，用以实现一些基本逻辑关系的电路。门电路有一个输出端，一个或几个输入端，每一个门电路的输入与输出之间都有一定的逻辑关系。最基本的逻辑关系可归结为与、或、非三种，与此相应的基本逻辑门电路分别为与门、或门、非门电路。在实际使用的门电路中，并不只限于基本的与门、或门和非门三种，还常常使用具有复合功能的门电路如与非门、或非门等等。
