检波jianbo

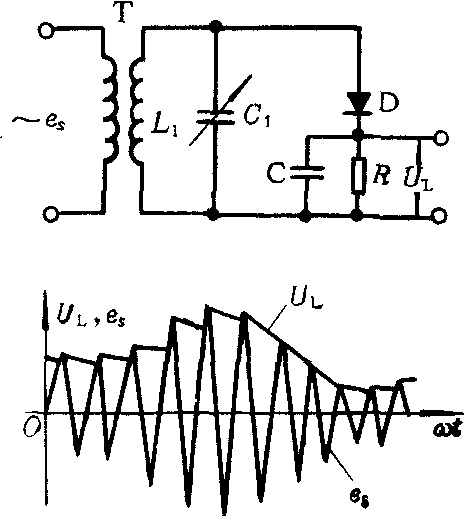

在无线电技术中检波的含义有广义和狭义之分。广义的检波即“解调”，指从已调波中提取调制信号的过程。对调幅波来讲，解调是从其幅度变化提取调制信号的过程；对调频波而言，解调是从它的频率变化提取调制信号的过程；对调相波来说，解调是从它的位相变化提取调制信号的过程。狭义的检波是指从调幅波的包络提取调制信号的过程。因此，有时对检波一词理解为包络检波或幅度检波。由具有检波作用的非线性器件以及附加元件组成检波器。按所用的非线性器件的种类，可分为二极管检波器和三极管检波器。后者具有相当大的功率增益并兼起着第一声频级的作用。按检波作用分振幅检波器和相干检波器等。振幅检波分为平方律检波和直线性检波两种。前者是小幅度信号电压作用在非线性元件的伏安特性曲线的弯曲（平方律的）区段上产生的检波效果；恢复后的信号失真大，除简易收音机外，现代无线电接收设备中已很少采用。后者是大幅度信号电压作用在非线性元件上产生整流效应的检波结果，检波电波与输入信号电压的幅度成线性关系变化，恢复后的信号失真小，是现代振幅检波的主要形式，如图示由二极管组成的振幅检波的原理电路，及其检波过程波形示意图。

调幅波加在L₁C₁回路两端，经检波后在负载RLC上。正半周，二极管正向电阻小，给电容C充电到接近外加电压的峰值。当外加电压瞬时值下降到一定值时，二极管截止，电容C上的电压通过大电阻RL放电。由于放电时间常数远较充电时间常数大，故每次放电后电容上电压下降很小，并在下一次充电时得到补充。如果波纹电压小到可以忽略，则电压UL就是欲恢复的调制信号。
