油浸物镜youjin wujing

盖片与物镜间充以某种液体而得到大数值孔径的显微镜物镜。又称浸没物镜。为消除各种像差，以便接近理想成像，油浸物镜都是经特殊设计、由几个透镜构成的透镜组。如图1，在不充液体时，载片2上的物体P发出的光束入射到盖片1以后，又折入空气，然后进入物镜4。由于空气的折射率大致为1，所以此时的数值孔径N.A.=nsinu=sinu，一般不超过0.95。若在盖片与物镜间充以水、油等液体3(图2)，常用液体是折射率和玻璃大致相等的柏木油，于是从P发出的光线几乎不发生偏折地射至物镜。此时的数值孔径N.A.=nsinu，其值接近于油液（或玻璃）的折射率n，一般可超过1.2，最大可达1.4。油浸物镜比干燥物镜有较大的数值孔径，这不但增加了进入显微镜的光通量，而且提高了显微镜的分辨本领。一般，高倍显微镜常采用油浸物镜。

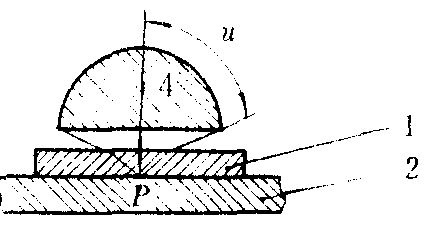

图 1

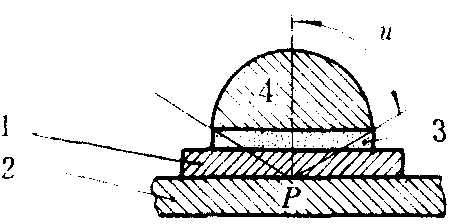

图 2
