目镜mujing

光学仪器(如显微镜、望远镜)中用于观察物镜所成像的透镜或透镜组。物体通过物镜成一实像，该实像再经目镜成一放大的虚像供人眼观察。目镜通常做为显微镜、望远镜等光学仪器的一部分，有的目镜（如冉斯登目镜）也可单独当做放大镜供观察或测量实际的微小物体之用。描述目镜的主要参数是镜目距、放大率、相对孔径和视场。镜目距是眼睛能看到整个视场时，眼睛到目镜的距离，其值一般不应小于6～8毫米。放大率M_e＝250/f_e′,fe′为目镜焦距的毫米数。焦距几十毫米的中短焦距目镜，Me为5～20之间。目镜外壁标有M_e的数值，例如若标有10×，表示Me为10倍。相对孔径D/f′_e,D为目镜通光孔的直径。视场表示成像范围的大小，常用视场角来表示。根据实际需要，可选用合适参数的目镜。

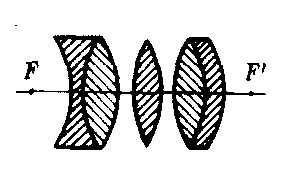

用单片透镜做目镜时，不仅像差严重，放大率低，而且视场较小。所以目镜通常由两片或多片透镜组合而成，以矫正各种像差，提高放大率，加大视场。在这种组合目镜中，靠近物镜所成实像的透镜称为向场镜或场镜，靠近眼睛的透镜称为接目镜或视镜。目镜的种类很多，目前比较常用并具有代表性的有惠更斯目镜、冉斯登目镜、开尔纳目镜、高斯目镜和图中所示的对称型目镜、阿贝无畸变目镜、爱尔弗目镜等。对称型目镜(图1)是由两个离得很近的消色差胶合透镜组成的，结构紧凑，消除色差较好，焦目距可大到焦距的75%，视场角可达40°～45°，多用于比较测角仪。阿贝无畸变目镜(图2)质量较好，比一般目镜的畸变小，焦目距可大到焦距的80%，视场约45°，适合做高倍目镜，常用于DM型读数显微镜及内调焦望远镜。爱尔弗目镜(图3)是一种视场可达65°左右的大视场目镜，常用于大视场的显微镜和望远镜。

图1

图2

图3

目镜

摄影机取景系统的组成部件之一。又称接目镜。它在光路中起到放大影像的作用，和平牌摄影机放大4.5倍，阿通16 mmXYR型摄影机则放大10倍。摄影机目镜有调节机构，可使目镜前后移动改变与正像镜之间的距离。因此使用摄影机前，使用者要根据自己的眼睛调整好目镜的屈光度。目镜的屈光度的调节范围为±5°。
