固定床反应器gudingchuangfanyingqi

又称填充床反应器。这类反应器是以充填在设备内的固体颗粒状物料 （或固体催化剂） 固定不动为其特征，有别于固体物料在设备内发生运动的移动床和流化床。气体或液体物料在流过静止固体层的同时，在床层内进行化学反应。
这类设备广泛用于气-固相反应和液-固相反应过程，例如，合成氨工业中的固定半水煤气发生炉，水处理中的固定床离子交换柱等。
这类设备更广泛地用于有固相催化剂存在下的气相反应过程，工业上把这类设备称为固定床气-固相催化反应器。根据反应过程中的换热方式不同，催化反应器又可分为内部换热式(见图1)和中间换热式 (见图2) 两种。
内部换热式催化反应器是在固定催化剂层内采用各种间接换热方式来控制床层内的反应温度。形式。图1和图2中所示的为目前石油化学工业中常用的两种管式炉，圆形管式炉炉体呈圆形，辐射管段垂直排列，对流管段水平搁置； 倒梯台形管式炉炉体呈倒梯台形，辐射段垂直排列，对流管段水平排列。
管式裂解炉操作温度极高，炉壁多用耐火材料，而管子和管架则必须采用耐磨蚀和导热性能良好的特殊耐热合金钢。因此，节省合金钢材和充分利用余热是评价各种炉型优劣所必须考虑的主要问题。

氯乙稀合成气炉　氨合成塔的催化剂层

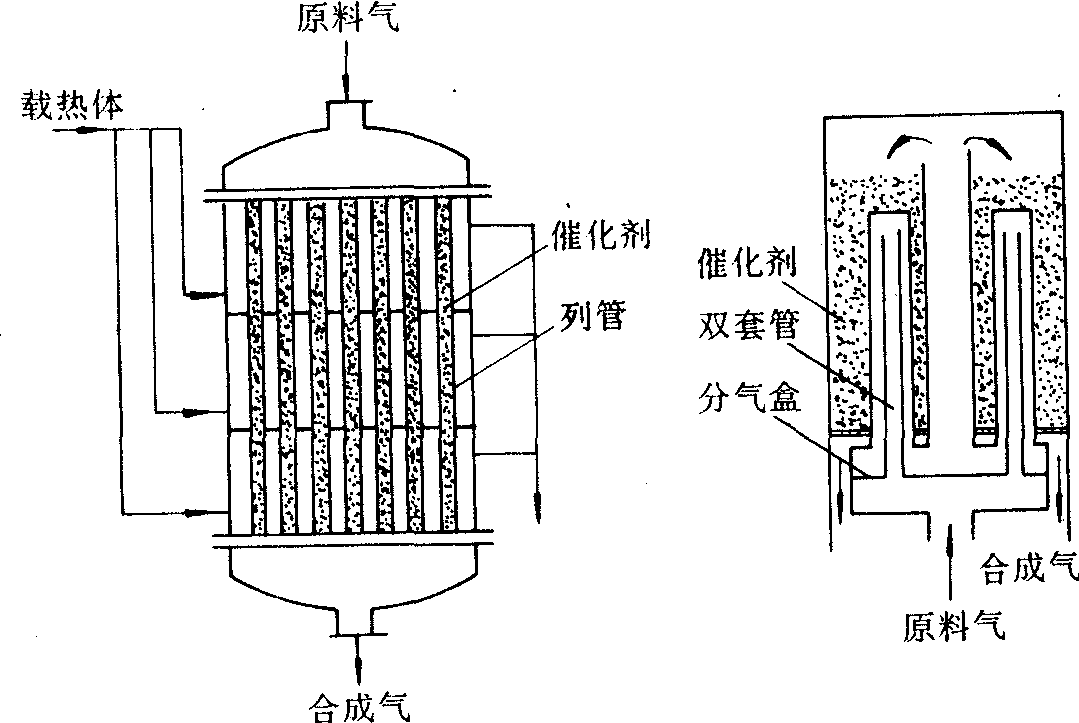

图1 固定床内部换热式催化反应器示例

中间换热式绝热催化反应器是在两层催化剂之间进行热交换，催化剂床近乎绝热过程，因而床层温度随反应而改变。中间换热有间接换热和直接换热两种方式，前者可采用蛇管式、列管式等间接热交换器；后者可采用冷原料气直接掺入的方式进行直接热交换，这种方式又称为冷激式。

中间间接换热式 中间直接换热式（冷激式）

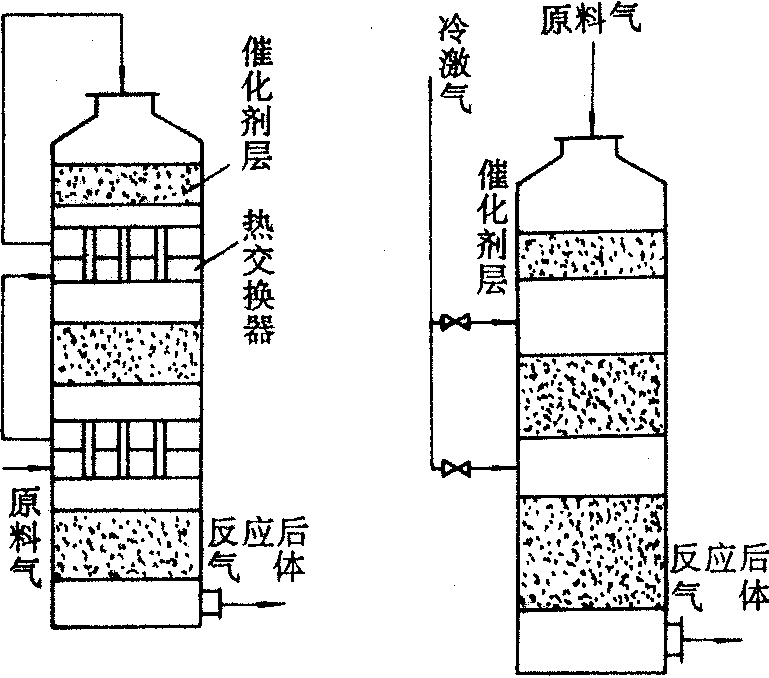

图2 固定床中间换热式气-固催化反应器示例
