地形遮蔽图chart of topographical obstruction

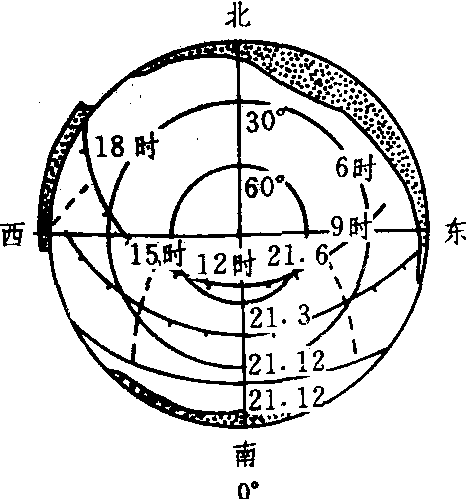

又称地平遮蔽图或天空遮蔽（角）图。在小气候或山地气候研究中，为了确定测点周围遮蔽物对测点资料的影响而绘制的地形地物遮蔽角（仰角）一方位角图。绘图时以测点为圆心，画等角距同心圆和放射状直线。同心圆距圆边的角距离表示对测点地平面的遮蔽角。以圆心为90°，依次向外每隔10°标出仰角的数值，直至最外的圆周表示仰角为0°（地平遮蔽角为零）。放射线表示方位角，以正南为0°，逆时针方向每隔10°标出方位角的度数，正东为-90°，正北为-180°等；从正南顺时针方向到+90°为正西，+180°为正北。测点四周每一地形地物的遮蔽角和方位角，都可用经纬仪或罗盘仪进行测定。每隔10°或5°测量一个目标物，并依次记下相应一对数字（目标物的遮蔽角和方位角）和目标物种类与名称。然后将各对数字按顺序点绘在上述极坐标图上，并连结成一条闭合折线，即成为地形遮蔽图。若在该图上画出小气候观测期间的太阳轨迹线，就可了解不同方位的地形地物对太阳辐射、日出与日没时间和其他气象要素的影响。
